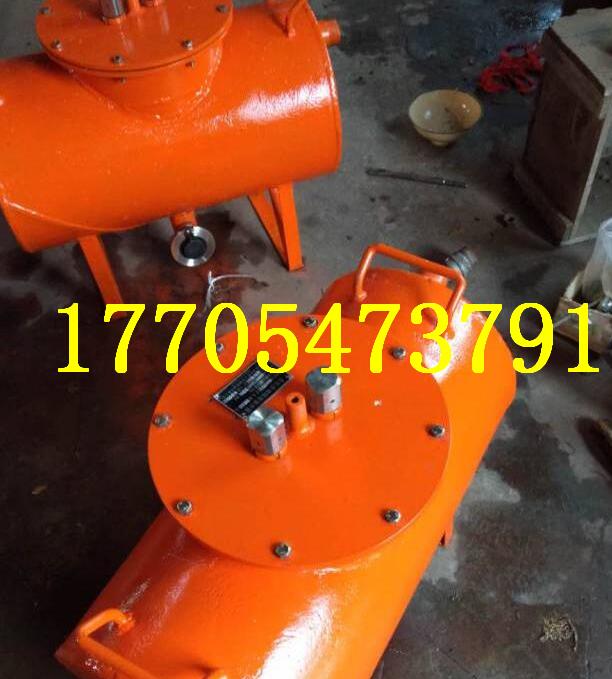

 臥式和立式排渣放水

排渣放水一體型負壓管路 排渣器

 負壓放水器結構特點及工作原理
產品多樣 合作共贏
177.0547.3791

結構特點

本放水器采用Q235鋼板制成，殼蓋庸透明塑料制作，方便觀察內部工作狀態。在殼體底部設有放水閥，當放水裝置集水箱水滿后，能自動排水。內設不銹鋼浮琳不銹鋼機械式三通閥控制進水和放水。

KDP21G負壓放水器工作原理

在放水器外安裝有出水單向閥，在內腔內安裝有三通機械閥，當機械閥處于打開狀態，其常開端與抽采管連接，單向閥因為抽采管負壓的作用而閉合，此時放水器處于儲水狀態。當儲水器水滿時，機械閥關閉，其常開端閉合，與排氣管連接的常閉端打開，這樣放水器的水在重力的作用下通過單向閥就以自動放水了。經過Imin放水時間，不銹鋼浮球使得機械三通閥打開，放水器則進嚷一儲水狀態

負壓放水器安裝、使用和維護：

在安裝和使用前，應認真閱讀本使用說明書。

在安裝之前，首先要把過濾網封上進水口一起和軟管套上用實用鐵絲帶扎上，不能有漏氣，就可以使用。

本放水器，安裝時應放在水平位置，進水管路高于進水口。透明大蓋和O型圈用螺絲壓緊適合密封即可。

負壓放水器注意事項：

在井下使用時，嚴禁打開透明壓蓋！

負壓放水器技術參數

執行標準：GB3826-2000.4、Q／SZJT 40-2010

集水箱容積：15L;

工作方式：適用于長期工作制（機械式）

外形尺寸：長500寬480高530

重量：25kg。
