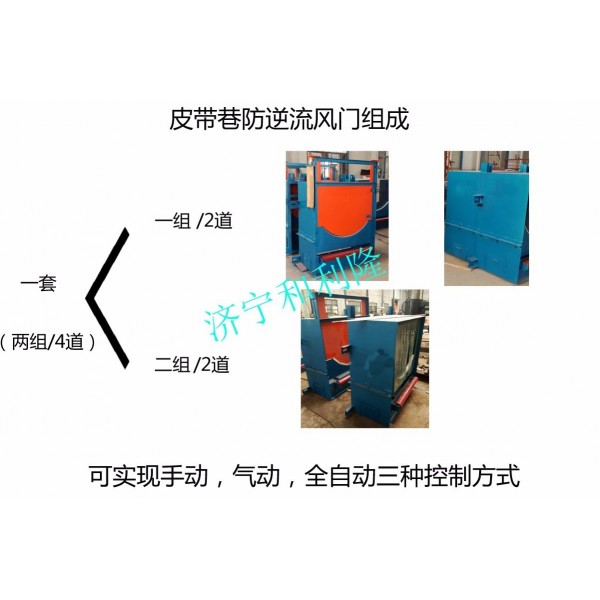

皮帶巷防逆流風門礦用防逆流風門技術特點

  抗沖擊波活門用于井下炸材料庫和炸材料發放硐室，起抗沖擊波、調節庫房所需風量和隔離作用。

抗沖擊波密閉門主要用于礦山井下破材料庫和破材料發放硐室內；可以有效的防止產生的火焰、濃煙、有氣體向外擴散；抗沖擊波以及調節庫房所需通風量和庫房?jī)?nèi)發生火情關閉通風孔，起到隔離作用。

三、產品主要結構

（1）抗沖擊波活門

?抗沖擊波活門由門框、門扇、閉鎖裝置、鉸頁等部件組成。門框?yàn)椴坏冗吔卿摻M焊框架構件。

?門扇上部裝有三組通風活門裝置，即在活門底板開有三組共18個直徑122mm的通風孔，活門板外部裝有自動張開12o角的活門懸板。每組活門通風量為20003/h,總通風量為60003/h，風速按8m/s進行設計的，使用時可根據井下爆破材料庫需要風量和總回風道負壓值，確定通風活門組數，并可調節每組活門懸板的張啟角度進行微調，通風量。

?當庫內一旦發生炸，沖擊波經過衰減后，余壓只要大于20KPa時，活門懸板受壓在3～8s內自動關閉，與外界隔離，炸抗沖擊波及炸產生的火焰、有氣體向外部巷道擴散，由總回風道。

?閉鎖裝置設置2組，一組為通常關閉用的閉鎖軸、手柄轉動式；另一組為緊急閉鎖裝置，其功能是當沖擊力大于294N時，瞬間，門與門框緊閉，壓縮密封圈，鎖頭進入鎖心，撥動雙片彈簧，制動閉鎖，防止門反彈；撥動外鑰匙手柄即可解除閉鎖。

?下鉸頁采用單向推力球軸承支撐，中間采用彈簧折頁，確保門自動關閉。密封采用“9”字形截面橡膠條密封。

（2）抗沖擊波密閉門

抗沖擊波密閉門主要結構由門框、門扇、鉸頁、閉鎖裝置等部件組成。

?門框?yàn)椴坏冗吔卿摻M焊框架構件；??

?門扇為弧形殼板、井字筋板、槽鋼圈梁組焊而成；

?下鉸頁采用單向推力球軸承支撐；

?閉鎖裝置為閉鎖軸、手柄轉動式；

??密封采用“9”字形截面橡膠條密封。

四、安裝：?

??（1）先整理并測量巷道口的寬度和高度，保證防爆門整體（包括予埋件）放入。?

??（2）將兩扇門平地面，整理好兩門中間的密封橡膠板，用螺栓將兩門固定好，即待安裝。?

??（3）將方向調正，保證防爆門只能向外開，然后將兩扇門同時立起在井口。?

（4）好后，用木撐將整體門固定。

（5）按井口設計開始砌墻固定。?

??（6）墻體凝固后，將防爆門關閉，將擋桿放置在門框兩側的固定架上，并在外側門的下方用沙石或土將門掩埋10厘米，即可正常使用。
