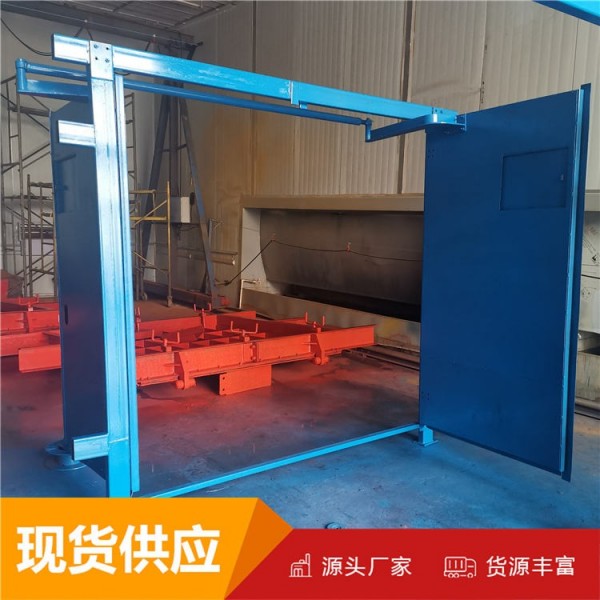

一.門體結構

全自動斜井防爆門的門體由兩個鋼制材料的防爆密閉門焊接組合而成,門框采用槽鋼、門扇采用8mm厚的鋼板,門扇一側表面焊接加強筋,門框與門扇之間具備密封功能,且密封性好.

  二.液壓自動控制裝置的組成

煤安型電控液壓自動控制裝置主要有風門開閉狀態傳感器、電控按鈕、防爆液壓站、防爆電磁閥、油缸、控制主機、液壓管、風門緩沖裝置,滑輪組、油缸支架、連接裝置、配重塊等部件組成.

  三.全自動斜井防爆門的工作過程

1.風門自動復位的方式

當井下發生爆炸時產生的沖擊波把防爆門的門扇打開,門扇碰撞到安裝在混凝土柱子上的減壓緩沖裝置后停止,風門開閉狀態傳感器感應到防爆門的門扇已打開而為風門自動控制裝置主機傳遞信號,2-3秒后液壓站開始運轉（為保證只有門扇處于非完全關閉且已經停止動作時液壓站才開始運轉,該時間長短可以根據需要人為設置）,油缸伸縮桿開始縮回缸體內通過鋼絲繩拉動門扇恢復到關閉狀態,風門開閉狀態傳感器感應到防爆門的門扇已關閉而為風門自動控制裝置主機傳遞信號間隔3-5秒的時間后油缸推桿伸出,回到原始狀態,完成一個工作循環過程.

2.打開風門的方式

2.1礦井停電時,風機停止運轉,防爆門的門扇在配重的作用下自動打開,井下保持自然通風狀態.當恢復供電時,風門開閉狀態傳感器為風門自動控制裝置傳遞關閉風門的信號,門扇自動關閉.

2.2在風機、風門電力供應正常的情況下,按一下開門按鈕,開門油缸的伸縮桿開始回縮,通過開門鋼絲繩把門扇拉開,然后伸縮桿伸出；需要關閉門扇時,按一下關門按鈕,具有自動復位功能的油缸伸縮桿開始回縮,通過鋼絲繩把門扇關閉,然后關門油缸伸縮桿伸出,恢復到原始狀態.

3.全自動斜井防爆門設計有反風裝置

4.該全自動斜井防爆門液壓控制裝置的電源應與風機控制系統實現聯動,

即當風機出現停止供電時,斜井防爆門液壓控制裝置也同時停止電力供應.
