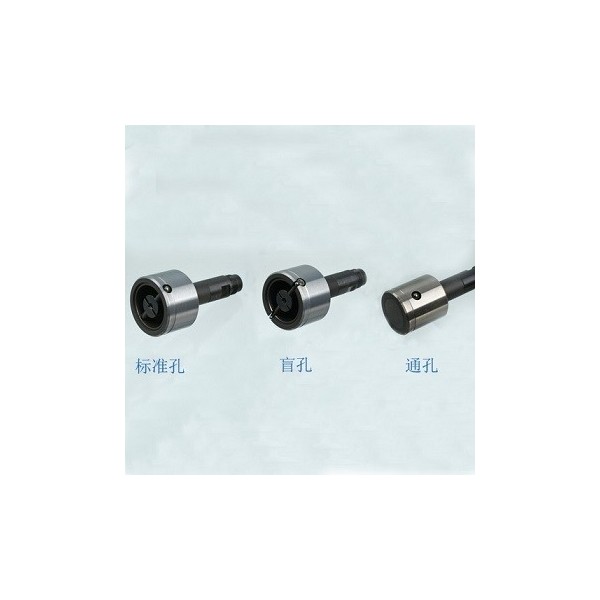

螺紋深度規（TD規）可快速檢測螺紋孔中有效螺紋的深度，兩端測頭為螺紋通止規，滿足DIN2282和DIN2284標準，DIATEST深度規的測頭為標準螺紋通止規，也可以按需求定制。測頭在同一TD規系列中可互換。

螺紋連接的功能和穩定性在于正確連接的螺紋深度。由于這個原因，螺紋長度的檢查就越來越重要了。檢查內螺紋的深度，使用螺紋深度規檢查是一種簡便、快捷、節約型的監控過程。

相信大家對螺絲并不會感到陌生，它經常出現在我們的身邊，但很多人對螺絲卻不是不很了解，比如螺紋深度怎么測量呢？一起來看看吧。

一、螺紋深度怎么測量

GB196-81規定了h、d1、d2的計算方法：H=0.866P;d2=d-0.6495p;d1=d-1.0825p，普通螺紋的螺紋深度H=0.866P,P是螺紋的螺距。

h=pitch*1.08認為是h=d-d1。但d1不是螺紋的低點，h=螺距*1.08不是國家標準中規定的螺紋深度h，可以使用h=螺距*1.08（公制），螺距*1.28（英制）計算。

螺紋深度與螺紋底孔深度關系：

螺紋深度通常是指螺紋的有效距離，孔深應指螺紋的底孔深度。通常情況下，螺紋的底孔深度大于螺紋的有效長度，因為在螺紋加工過程中有一段距離讓刀具進入。bm+d為底孔深度，bm+0.5d為螺紋有效距離。bm是旋轉長度。

底孔一般是指用絲錐攻絲內螺紋前預制的孔直徑。一般是指工件的內裝圓孔、底部或表面的圓孔，稱為底孔。底孔不一定是鉆出的，但可以用其他方法加工，如沖壓和壓鑄。

如果底孔直徑與內螺紋直徑相同，材料膨脹時絲錐會卡住，絲錐容易折斷；如果螺紋過大，則螺紋齒高不足以形成廢品。螺紋配合根據不同的國際標準，需要適當的公差，可查閱裝配工手冊。如果底孔為沉孔，還應考慮開孔布置的影響。
