一、簡介
山東芯馳能源科技有限公司大功率可調開關電源采用國內的全橋移相軟開關技術，使用德國西門子公司的IGBT，美國摩托羅拉公司的快恢復二極管，日本的超微晶磁芯等主要元器件，生產出從幾十瓦到數百千瓦不等的可調開關電源、大功率開關電源等，具有過壓、過流、過熱、短路等多種保護功能，可以實現遠控或近控，電壓電流可以任意調節，其產品體積小、效率高、安全可靠、使用壽命長，電磁輻射小、節能環保，能夠滿足不同客戶的需求。
二、技術參數
輸入電壓：AC380V±10℅,50Hz訂貨時需提前說明
輸出電壓：0％--100％可調輸出 或 固定輸出
輸出電流：0％--100％可調輸出 或 固定輸出
電源效應：< 0.3％ + 10mV
負載效應： < 0.1% + 10mV
周期與隨機漂移：< 0.1% rms)
保護功能： 過壓、過流、短路、輸出可短路，短路解除后可自動恢復工作
絕緣電阻：≥5MΩ
相對濕度：<90％ 非凝結狀態
滿負荷連續工作8小時40℃環境下長期使用
環境溫度：0-40℃
●執行標準：GB4943、GB925
★可加裝2個0-5V,0-10V模擬信號控制電壓電流輸出★
★電壓電流輸出0~5V電壓信號回讀★
★可加裝5V電平開關機★
★可加裝遠端電壓補償功能★
★可加裝定時計時輸出功能★
三、主要用途
1. 蓄電池充電，PCB暴光燈電源
2. 實驗室、電子設備、自動測試設備
3. 電阻器、繼電器、電機等電子元件老化，例行試驗
4. 電子檢驗設備、生產流水線設備、通訊設備檢測
5. 其它一切需要使用直流電源的場合
使用場合：
1、電機類：電動車電機、電動車控制器、直流馬達測試?yán)匣?/span>
2、電具類：LED測試及老化、節能燈泡測試及老化、燈具測試、鎢絲氣化等
3、汽車類：汽車電子、大功率直流電機、汽車電機控制器、車用燈光、點煙器、汽車影音測試及老化等
4、電子器件類：電容器、電阻、繼電器、晶體管、傳感器等
5、顯示器類：顯示屏、液器屏、觸摸屏、車載DVD、手機顯示器等
6、電化學類：電解、電鍍、陽極氧化、有色金屬研究等
7、其他需要直流電源供應的產品測試及研發，如磁控管等。。。
8、備選功能：(選配)
1、外控功能：可選0-5V或4-20mA信號控制電源的輸出電壓和電流；
2、定時功能：可選定時開關機功能；
3、通信功能：可選數據接口，與計算機連接控制，或與PLC連接。
四、使用說明
1、產品拆開包裝后檢查整體是否完好，并仔細閱讀使用說明書，才可通電。
2、產品暫時不接任何負載情況下，接通交流電源。
3、恒流使用方法：接入負載前調節電流旋鈕到小值，電壓調節到用戶的規定值，然后接通負載，順時針調節電流旋鈕，觀察電流，達到規定的限流值，輸出電壓將隨負載大小發生變化。注意：在恒流狀態下千萬不再去動電壓調節旋鈕。
4、恒壓使用方法：首先是將電流旋鈕順時針調大，在調節電壓旋鈕達到規定值，此時電壓是恒定值。
 【直流電源外控功能介紹】
　　 該直流可調電源可以在輸入端附加模擬量： 4-20MA,0-20mA, 0-5V,0-10V 等，內控時通過電位器控制輸出電壓或者輸出電流；外控時通過模擬量控制輸出電壓或者電流。內控和外控通過開關切換。 也可選輸出模擬量,輸出模擬量直接接入PLC數控設備，做電源工作狀態遠端監控信號。

輸出電壓：0％--100％可調輸出 或 固定輸出
輸出電流：0％--100％可調輸出 或 固定輸出
電源效應：< 0.3％ + 10mV
負載效應： < 0.1% + 10mV
周期與隨機漂移：< 0.1% rms)
保護功能： 過壓、過流、短路、輸出可短路，短路解除后可自動恢復工作
絕緣電阻：≥5MΩ
相對濕度：<90％ 非凝結狀態
滿負荷連續工作8小時40℃環境下長期使用
環境溫度：0-40℃
●執行標準：GB4943、GB925
★可加裝2個0-5V,0-10V模擬信號控制電壓電流輸出★
★電壓電流輸出0~5V電壓信號回讀★
★可加裝5V電平開關機★
★可加裝遠端電壓補償功能★
★可加裝定時計時輸出功能★
★本公司可定做各種規格電源。

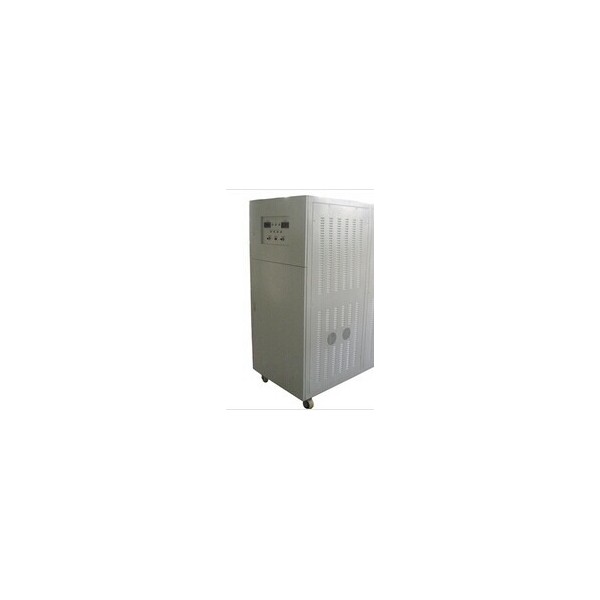

★由于產品不斷的在升級，圖片盡供參考，具體以實物為準，或來電咨詢13021708831
