高精密氣體流量調校裝置JY-BAX-1B

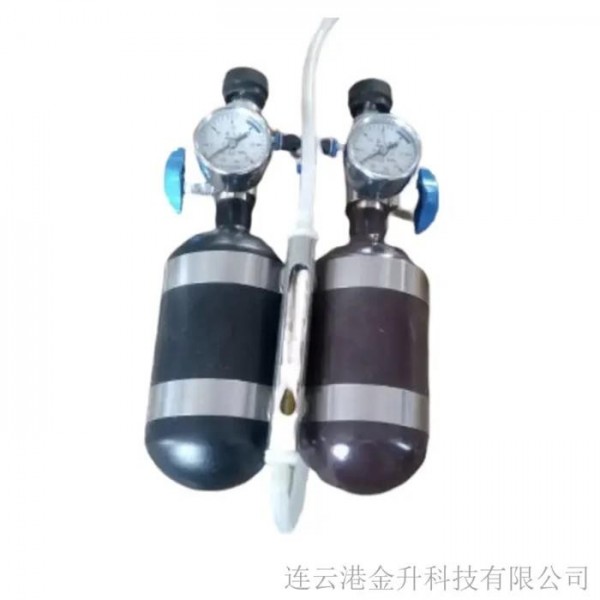

精密氣體流量調校裝置（瓦斯傳感器便攜式現場校準儀）JY-BAX-1B
該裝置利用減壓、限流原理，具有隨意增減壓力和控制流量、操作簡便、**可靠的特點。與空氣中甲烷標準氣體配套進行周期檢定／校準催化燃燒原理甲烷測定器。
1.由于檢測低濃度甲烷儀器的標準氣規定流量為160ml/min～200ml/min，以往專用于醫用輸氧的各類減壓閥及流量控制器都過大，需多次減壓、限流才能達到使用要求，且流量控制不穩定。本公司自行研制的專用減壓、限流閥可一次解決小流量、穩定供氣的要求，本裝置在旋開壓力表開關后，閥體輸出的流量為350ml/min±20ml/min，當使用空氣瓶校準儀器零點時，不使用流量計，用戶將出氣孔的膠管直接插到傳感器輸入口，向左或右旋轉出氣口可調350ml以下流量。
2.本裝置所采用高壓氣瓶為特制鋁合金復合氣瓶，除重量比普通鋼瓶輕40%以外，其內膽的氧化膜有較高耐腐蝕性，因此適用甲烷標準氣樣長期存放不變質。
3.按設計要求，用于井下的調校裝置氣瓶容積為0.7L，在壓力為12Mpa的條件下，裝置以200ml/min流量供氣連續時間可長達六小時，按每支傳感器供氣時間按90s計，理論上一瓶氣可調整240個傳感器，可滿足多次下井調整需要。
4.本裝置配備了堅固的工具箱，井下使用時，備用的背帶可使氣瓶懸掛在被調儀器的附近，盡量使流量計與地面垂直，保證供氣流量精度。
5.按規定，井下調校傳感器和斷電儀的裝置由兩個氣瓶組合，一瓶新鮮空氣，一瓶1－2%CH4甲烷標準氣。按照使用條件不同，1%CH4一般用于校正傳感器的報警點和斷電儀的復電功能，如有必要可增加一單瓶1.5－2%CH4氣樣以校正上述儀器的斷電點及線性。
6.用于地面的調校裝置可使用單瓶或雙瓶組合，也可按用戶要求提供更大容積的氣瓶，例1.5L、2.0L等。按規定，用于地面調整儀器的氣樣應有四種，即0.5、1.5、2.0、3.0% CH4，2.0% CH4用于測試儀器反應速度，其余三種用于儀器的線性。
技術指標：
流量范圍：100～1000ml/min、
充氣壓力：10MPa
3.一體減壓流量閥不確定度：流量4%；壓力：2.5%；
4.可以配置CH4（空氣平衡氣）低濃度標氣0.5-3.5%；高濃度標氣（30~90%）
5.還可以根據需要配置O2標氣; CO標氣等非腐蝕標準氣（根據用戶選配）
6.可以校驗氣體種類：CH4、CO、O2 等非腐蝕氣體
