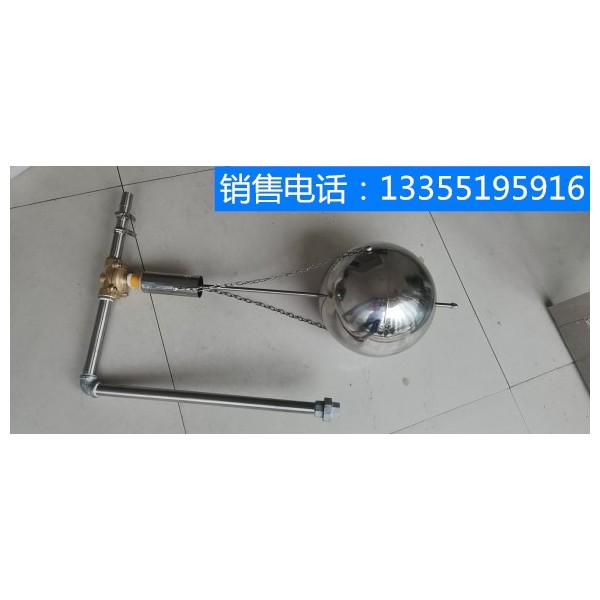

FYK20型風泵無源式自動排水控制器

一、概述

本控制器主要應用于礦山巷道積水，不需要電源可完成自動控制排水，主要配合現在的風動渦輪潛水泵及氣動隔膜泵使用，能夠完成兩種泵的自動開停，做到有水就排無水停泵，無須人工干預，安裝簡單、工作性可靠，控制器制造材質為不銹鋼及黃銅材料，經久耐用，耐磨性高，不易損壞，結構緊湊，是目前礦井自動給排水最理想的控制器。

二、基本參數

1、磁性閥門：口徑φ20mm壓力1MP材質：黃銅

2、排水深度：0.05-2.5米，出廠深度0.4米（深度可根據用戶要求定做）

3、浮球尺寸：φ160 x 160 x11.5（mm）材質：不銹鋼

4、磁性浮子：φ51x 70（70mm）行程30mm 材質：不銹鋼

5、外形尺寸：750 x 3300 x 160（mm）

6、重量：4kg

7、機械壽命：≥10萬次

三、適用條件

a、海拔高度不超過2000米

b、周圍質溫度不高于+80℃，不低于-0℃

c、垂直傾斜不超過25度

d、具有甲烷爆炸性氣體混合物的危險場所

使用前把內徑φ25膠管接入進風口與控制器及風泵連接好。用手向上托動浮球，浮球推動磁性浮子使磁性閥門打開水泵運轉。當浮球下滑位動不銹鋼磁性浮子，關閉磁性閥門。使泵停止運行。浮球水位上升。推動磁性浮子使磁性閥門打開，水泵運轉排水。同時水位不斷下降。降到最低水位拉動磁性浮子，磁性閥門關閉。水泵停止。

需要調整高水位，增加進風口豎管，改變不銹鋼拉鏈長度可調節低水位
