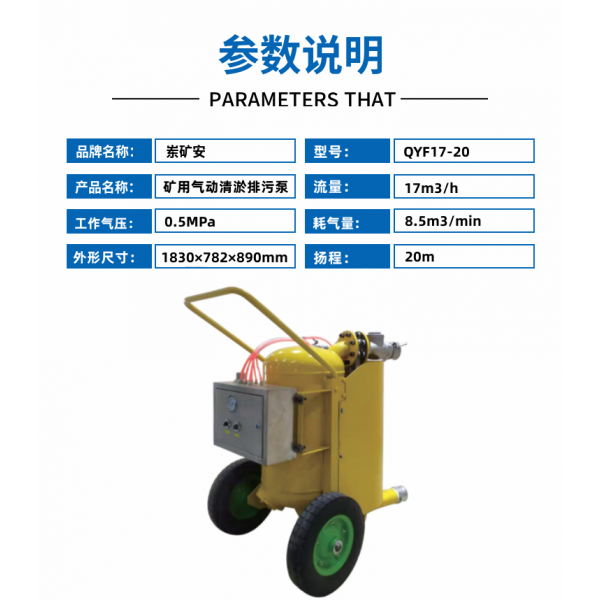

QYF10-20礦用氣動清淤排污泵 真空抽吸組件智能清淤泵

山東礦安重工24小時銷售電話：13355153582 歡迎您的來電咨詢

QYF10-20礦用氣動清淤排污泵以壓縮空氣為動力，適用于含有危險氣體的煤礦井下采掘工作面、巷道、井底污水窩及污水坑(井)、水倉等排水排污作業。該系列清淤泵結構好、移動方便、工作穩定，工作周期由氣動計時器控制，泵體無任何運動部件。可根據經驗自行調整計時器以提高泵送效率。2、控制系統采用氣控閥來實現對執行機構的控制與切換，安1全性能高、動作靈敏。QYF系列礦用氣動清淤排污泵主要組成部分包括主體部分、控制系統及真空抽吸組件等。
真空抽吸組件：它是根據文丘里效應的原理設計而成，包括供氣口、排氣口和真空口。當供氣口的供氣壓力高于一定值后，噴管射出超聲速射流，由于氣體的粘性，高速射流卷吸走負壓腔內的氣體，使該腔形成較高的真空度。真空發生器的性能與噴管的直徑、收縮和擴散管的形狀、通徑及其相對位置和氣源壓力大小等諸多因素有關。該真空抽吸組件通過泵體與吸料口相通，當控制系統循環切換控制氣缸工作時，即可完成機組的吸料與排料過程。

公司時刻圍繞國家煤礦安1全監察局對煤礦安1全的指導思想，以煤礦安1全為己任，打造安1全產品，***煤礦安1全隱患。始終堅持以科學技術為生產力，以質量 為生命之本。堅持依靠科技力量不斷發展壯大。依靠南京設計院、濟南設計院、山東科大、中國礦大等科技力量為***，以***、高質量、高科技含量為目標，致 力于礦山安1全、節能、、環保機電產品的開發研制、生產、銷售和技術服務。現已獲得專1利的產品10多種，獲得市科委、區委專1利資金、科研項目三 個。
型號 流量m3/min揚程m耗氣量m3/min工作氣壓MPa安裝外形尺寸長 × 寬 × 高 mm 煤安證號
QYF10-20 10 20 6.0 0.5 1830×782×890
QYF14-20 14 20 6.5 0.5 1830×782×890

QYF17-20 17 20 8.5 0.5 1830×782×890
QYF20-20 20 20 10.5 0.5 1830×834×915
QYF25-20 25 20 11.5 0.5 1830×885×965

QYF10-20 25 20 11.5 0.5 1830×885×965
