安裝事項

（1）直流件安裝在管道中，其前端面需要與管道軸線垂直，允許的zui大不垂直度不得超過±1°。

（2）節流件安裝在管道中后，其開孔需要與管道同心，其允許的zui大不同心度ε不得超過下列公式計算結果:ε≤0.015D（1/β-1）。

（3）所有墊片不能用太厚的材料，zui好不超過0.5mm，墊片不能突出管壁內否則可能引起很大的測量誤差。

（4）凡是調節流量用的閥門，應裝在節流件后zui小值管段長度以外

（5）節流裝置在工藝管道上的安裝，管道清洗吹掃后進行。

（6）在水平或傾斜管道安裝的節流裝置的取壓方式。

使用及注意事項

1、在抽放瓦斯管路中安裝孔板時，孔板的孔口需要與管道同心，其端面與管道軸線垂直，偏心度小于2%。

2、安裝孔板的管道內壁，在孔板前后距離2D（D為管道內徑）范圍內，不應有凸凹不平、焊縫和墊片等

概述

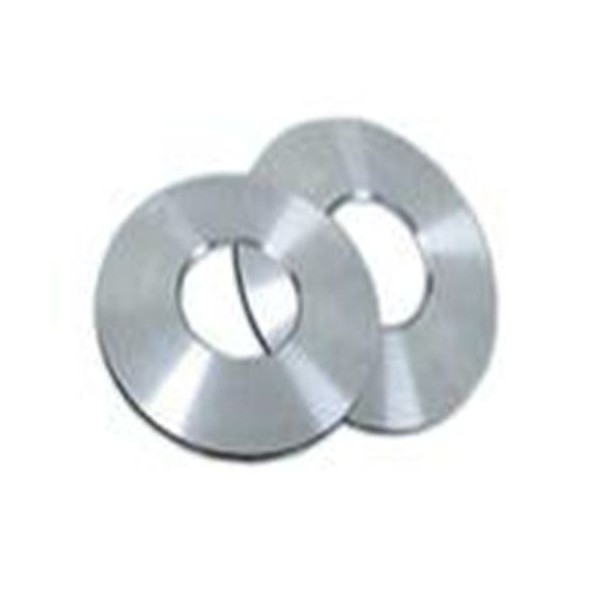

KLG型標準孔板是節流裝置中結構zui簡單，適應性zui強的一種產品。孔板是一塊具有圓形開孔并相對于開孔軸線對稱的圓形薄板，不同管道內徑的孔板，其結構形式是幾何相似的。

標準孔板是一種測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。標準孔板是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，該標準孔板采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。
