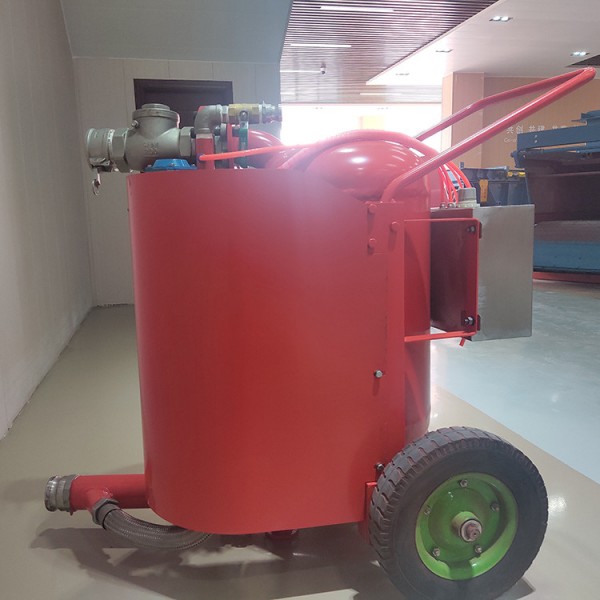

QYF17-20礦用氣動清淤排污泵

技術咨詢：13355153582

QYF17-20礦用氣動清淤排污泵以壓縮空氣為動力，適用于含有危險氣體的煤礦井下采掘工作面、巷道、井底污水窩及污水坑(井)、水倉等排水排污作業。

該系列清淤泵結構好、移動方便、工作穩定，工作周期由氣動計時器控制，泵體無任何運動部件。可根據經驗自行調整計時器以提高泵送效率。

控制系統采用氣控閥來實現對執行機構的控制與切換，性能高、動作靈敏。

QYF系列礦用氣動清淤排污泵主要組成部分包括主體部分、控制系統及真空抽吸組件等。

真空抽吸組件：它是根據文丘里效應的原理設計而成，包括供氣口、排氣口和真空口。當供氣口的供氣壓力高于一定值后，噴管射出超聲速射流，由于氣體的粘性，高速射流卷吸走負壓腔內的氣體，使該腔形成較高的真空度。

真空發生器的性能與噴管的直徑、收縮和擴散管的形狀、通徑及其相對位置和氣源壓力大小等諸多因素有關。該真空抽吸組件通過泵體與吸料口相通，當控制系統循環切換控制氣缸工作時，即可完成機組的吸料與排料過程。
