試驗機原理：

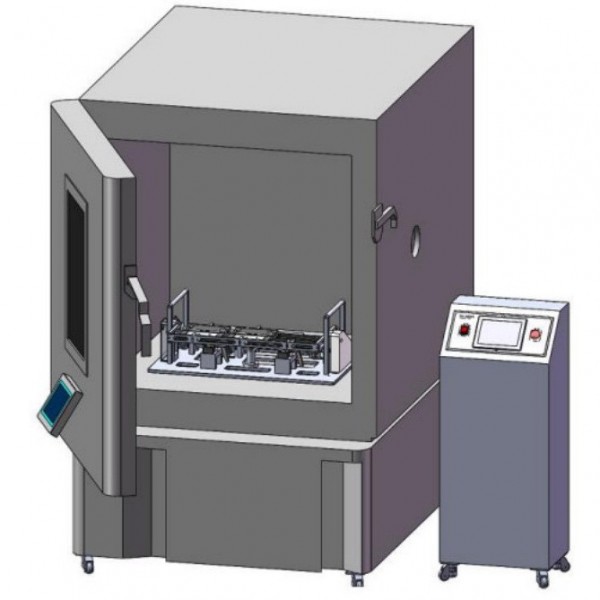

高低溫轉軸鉸鏈扭力試驗機原理說明：系統采用觸摸屏與 PLC 通訊，控制伺服電機驅動同步齒形帶，圍繞芯軸彎折 試驗，實現對固定在夾具上的柔性材料鉸鏈轉軸等類似產品在高低溫環境箱里面進行翻折疲勞測試。

高低溫轉軸鉸鏈扭力試驗機原理說明特點：

 折疊工裝轉軸中心有芯軸，芯軸的直徑可根據需要更換不同的規格；

 固定治具上設有直線導軌來補償產品折彎的長度；

夾具臺面可升降，便于調節轉軸中心；

執行機構和電氣控制分體，執行機構耐受高低溫，可放在環境箱中運行；

觸摸屏可直接輸入測試參數和顯示測試數據；

技術參數

彎折試驗機技術參數

工位數及結構：3 工位，一拖三控制；

測試環境溫度：常溫 ~ 85℃，濕度 95%；

 計數范圍：0-999999，有分段計數和總計數；

 測試頻率：10-60 次/分鐘（可設定）；

翻合角度：0－180 度可調，

角度精度：±0.5°；

保持時間設定范圍：0-99s；

間隔時間設定范圍：0-99s；

 測試樣品規格：樣品展開后尺寸約為長 150mm*寬 150mm

 驅動電機：高低溫伺服電機；

操作方式：觸摸屏；

  電源要求：AC220V±10％ 50Hz；

設備功率：1000W；

 執行機構外形尺寸：750×460×285mm（長*寬*高）；

執行機構重量：50Kg。

環境箱技術參數：

溫度范圍：-40~150℃

溫度控制穩定度：±0.5℃

溫度分布均度： ±2℃

升溫速度：平均 3℃/分鐘

降溫速度：平均 1℃/分鐘

濕度范圍：20~98%/（20~85℃）

內箱尺寸（W*H*D)mm：1000*1000*1000，容積 1000L

外箱尺寸（W*H*D)mm（約）：1250×2055×1745

總量：約 800kg

電源要求： AC380 MAX 50A

裝機容量: 約 10KW

具體高低溫轉軸鉸鏈扭力試驗機結構尺寸功能等請咨詢聯往檢測設備！
