一、錐型流量計工作原理

1.LNV型V型錐流量計基于伯努里方程和流體流動連續性方程的原理， 經過推導和單位換算，其流量基本方程式如下：

(1)qm  = ………………………（1）

(2)qm:   流體的質量流量  ［kg / h］

(3)C:    流出系數 ［經過流量標定或抽樣標定、幾何尺寸檢查即可知］

(4)ε：  可膨脹性系數  ［對液體ε＝1］

(5)β：  徑比 ［＝d / D ］.d：節流件工作條件下的等效流通直徑 。

(6)D：儀表測量管工作條件下的內徑［mm］

(7)ΔР：節流件上、下游取壓口處產生的差壓 ［kpa］

(8)ρ  ：儀表安裝處上游側工作條件下流體的密度  ［kg / m   ］

(9)在給定流量計的條件下，只要知道流體的有關參數，用差壓變送器測得差壓值即可得知流量。在流體溫度、壓力變化的情況下，同時配用溫度變送器、壓力變送器、智能流量顯示儀或計算機，即可得知流體的質量流量或標準狀態下的體積流量。

二、流量計結構形式與主要技術參數

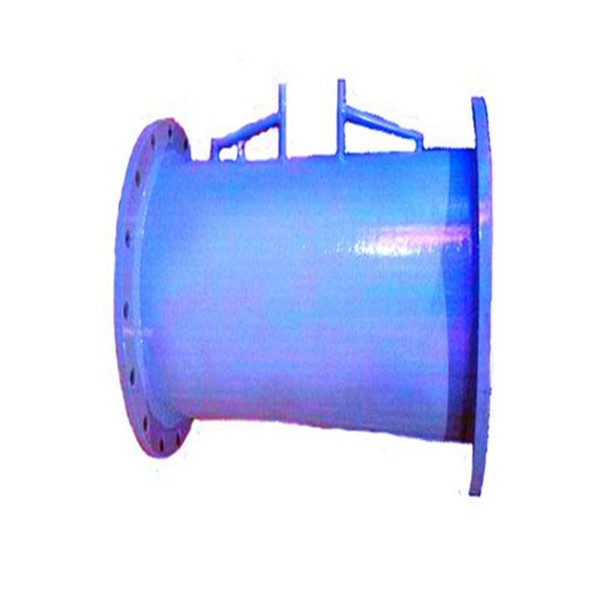

LNV型 V型錐流量計結構是由法蘭、測量管、取壓嘴、翼型支撐件、v形錐組成。

技術參數

(1)a  公稱通徑:  DN=40mm～2000mm

(2)b  公稱壓力：PN ≤20Mpa

(3)c  流量不確定度：實流標定：±0.5％；±1％干式標定：±1％；±1.5％

(4)d  重復性：±0.2％；±0.5％

(5)e  安裝儀表處的zui短直管段長度：上游0.5～2D，下游0～1D
