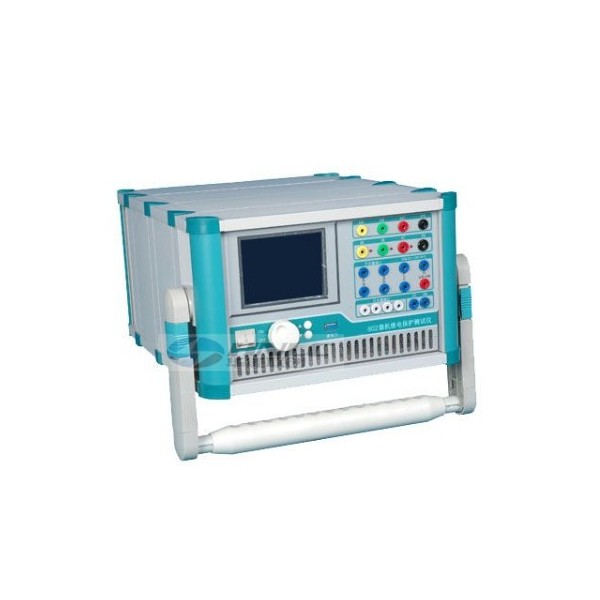

HNWJB-702三相繼保測試儀采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機內置新一代高速數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。該產品是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，改良出的具備多種優點的產品，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀，本機型還有工控機，全智能，操作簡單。

產品特征

1、本微機繼電保護測試儀采用高速、高性能數字控制處理器作為控制微機，軟件上應用雙精度算法產生各相任意的高精度波形

2、采用高速高位D/A轉換器，保證了全范圍內電流、電壓的精度和線性

3、功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量

4、開關量輸入電路可兼容空接點和0～250V電位接點

5、該儀器采用320×240點陣高分辨率背光液晶顯示屏作顯示器

6、HNWJB-702微機繼電保護測試儀采用先進的旋轉鼠標，大大簡化了操作部分的結構，操作簡便、快捷，容易掌握

產品別稱

技術參數

1、交流電流輸出

輸出精度：0.2級

相電流輸出(有效值)：0～40A

三并電流輸出(有效值)：0～120A

相電流長時間允許工作值(有效值)：10A

相電流最大輸出功率：420VA

三并電流最大輸出時最大輸出功率：900VA

三并電流最大輸出時允許工作時間：10s

頻率范圍(基波)：20～1000Hz

諧波次數：1～20 次

2、直流電流輸出

輸出精度：0.5級

電流輸出：0～±10A/每相，0～±30A/三并

最大輸出負載電壓：20V

3、交流電壓輸出

輸出精度：0.5級

相電壓輸出(有效值)：0～120V

線電壓輸出(有效值)：0～240V

相電壓/線電壓輸出功率：80VA/100VA

頻率范圍(基波)：20～1000Hz

諧波次數：1～20次

HNWJB-702三相繼保測試儀詳細技術參數請咨詢武漢華能聯創電氣有限公司的客服，廠家報價，可定制
