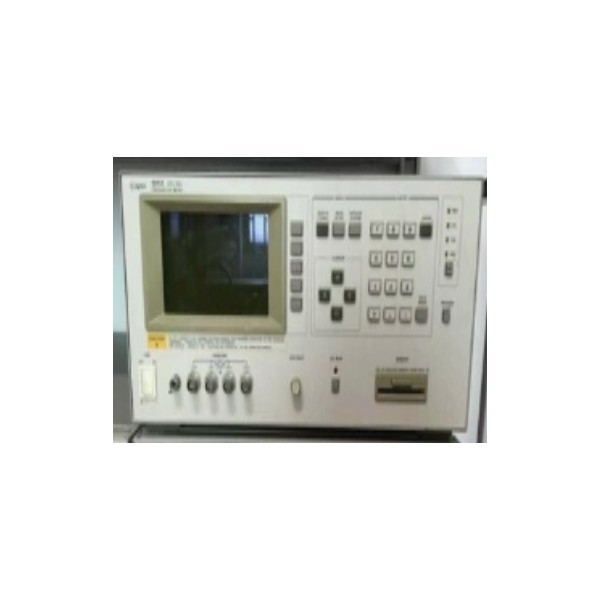

Agilent 4284A 精密LCR儀表 出售

歐陽R:13537;;;;229325

技術指標

HP4284A Agilent4284A　精密LCR儀表 能指標

頻率范圍：20HZ—1MHZ

阻抗范圍：0.01mΩ-100MΩ

基本測量精度：0.05%

主要用途

測試材料的電導率ρ、介電常數ε、電阻R、電抗X、阻抗Z、導納Y、電導G、電納B、電感L、介電損耗D、品質因數Q。

可以完成材料的介電溫譜測試，測試溫度范圍：室溫 -1000℃

·電橋 HP4284A0.05%的基本精度，6位數字分辨率

·恒定的V或I測試信號電平

·20Vrms電平選件（選件001）

·用Alilent 42841A進給出40Adc

·具有列表掃描測量功能

Agilent 4284A精密LCR測試儀是用于元件和材料測量的價廉物美的儀器。它通過提供精 、高吞吐量的測試方法來改善元件的質量。20Hz到1MHz寬的測頻范圍和優良的測試信號，使4284A在測試元件時符合通行的測試標準如IEC/MIL標準，且工作在模擬所使用的工作條件下。無論在研究開發、生產、質量保證中還是進貨檢驗，4284A都能滿足全部LCR測量要求。

電橋 HP4284A技術指標

被測參數 |Z|-θ,|Y|-θ,R-X,G-B,C-D,Q,ESR,G,Rp,L-D,Q,ESR,G,Rp;偏差和%偏差

測量電路模式 串聯和并聯

量程轉換 自動和手動

觸發 內部、外部和總線（HP-IB）

延遲時間 0-60.00s以1ms步進

測量終端 四端對

測試電纜長度 標準：0和1m；帶選件006時：0、1、2和4m

積分時間： 短、中等和長

取平均： 1-256可程控

測試信號： 20Hz-1MHz±0.01%8610個可選擇頻率

測試信號方式：

標準： 分別在開路或短路的測量端，而不是在被測件上對選一的電壓或電流編程

恒定： 維持被測件上選定的電壓或電流，而與器件阻抗和變化無關

測試信號： 電平 標準 恒定

4284A 5mV~2V,50μA-20mA 10mV-1V,100μA-10mA

選件001 5mV~2V,50μA-200mA 10mV-10V,100μA-100mA

直流偏置： 標準：0V，1.5V和2V

選件：0V-±40V

測量顯示范圍 參數 范圍

|Z|,R,X 0.01mΩ-99.9999MΩ

|Y|,G,B 0.01nS-99.9999S

C HP 4284A:0.01fF-9.9999F

L HP 4284A:0.01nH-99.9999kH

D 0.000001-9.99999

Q 0.01-99999.9

θ -180.000°~180.000°

Δ% -999.999%~999.999%

基本測量精度 |Z|,C,L D

0.05% 0.0005

補充特 ：

測量時間： 從觸發命令到處理器界面連接器上的結束測量（EOM）輸出的典型測量時間

短 40ms

中等 190ms

長 830ms

選件001直流偏流輸出 100mA

max

顯示器：

LCD點陣顯示： 顯示被測值，控制設置，比較極限和判決，列表掃描表，自測試信息和信號指示

修正功能 開路/短路誤差為0：消除由測試夾具雜散寄生阻抗引起的測量誤差

接負載： 利用已校器件作為參考來改善測量精度

列表掃描功能 多可對10個頻率或測試信號電平編程。可進行單次測試或順序測試，當安裝上選件001時，還能進行直流偏壓測試

比較器

10倉室（ten-bin)分類用于一次測量參數。輸入/輸出用于一次測量參數

倉室計數： 0-999999

列表掃描比較器： 高/符合/低判定輸出用于列表掃描表中的每個測量點

其它功能：

存儲/加載：

10個儀器設置可以由內部非易失存儲器存儲/加載。10個附加設置還能由一個儲存卡存儲/加載

HP-IB 所有儀器控制設置，被測值，比較極限，列表掃描表和自測試結果

存儲器： 存儲緩存器能存儲多128個測量結果，并經GPIB輸出數據，ASCII和64位二進制數據格式

一般技術指標

電源要求 100/120/220V±10%,240V

5%/-10%,47-66Hz

功耗 200VA max

工作溫度和濕度 0°~55℃,在40℃時相對濕度≤95%

尺寸 42mm(寬）*177(高）mm*498mm(長）（16.77英寸）*（6.97英寸）*（19.61英寸）

重量：

約16kg (35.2磅）
