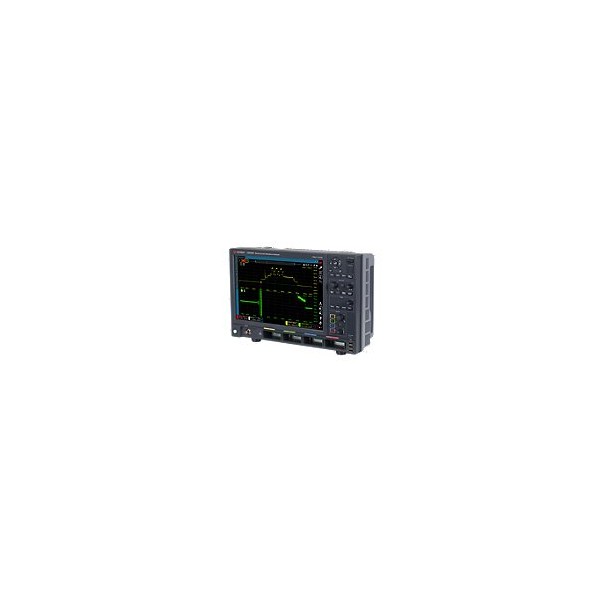

Agilent CX3324A 電流波形分析儀 供應

歐陽R:13537;;;;229325

CX3324A 器件電流波形分析儀，1 GSa/s，14/16 位，4 通道

主要特性與技術指標

主機功能特性

為電流和差分傳感器以及無源探頭接口適配器提供 4 個模擬通道

帶寬選件：50 MHz、100 MHz、200 MHz

存儲器深度選件：4 Mpts/通道、16 Mpts/通道、64 Mpts/通道、256 Mpts/通道

WXGA 14.1 英寸多點觸控電容屏

測量功能

14 位或 16 位動態范圍

經過優化，能夠采集低噪聲電流傳感器的輸出

1 GSa/s 采樣率和 200 MHz 大帶寬

提供常見的觸發類型和算術運算功能

可以使用的電流和差分傳感器與適配器（可選附件產品）

電流傳感器：CX1101A、CX1102A、CX1103A、CX1104A

差分傳感器：CX1105A

適配器：CX1151A

數字通道：CX1152A（僅適用于 CX3324）

分析功能

可以在 “任何地方” 進行縮放，深入分析波形

自動功率和電流分析工具

統計分析：直方圖、CCDF

頻譜分析（FFT）

描述

CX3324A 是一款 4 通道主機，支持工程師和研究人員用 2 個以上通道進行電流波形測量。它使用一個無源探頭接口（CX1151A）及一個電流傳感器（CX1101A、CX1102A、CX1103A、CX1104A）或差分傳感器（CX1105A），便能進行功率測量。另外還提供多種帶寬選件（50 MHz、100 MHz 和 200 MHz）和存儲器深度選件（每通道 4 Mpts、16 Mpts、64 Mpts 和 256 Mpts）。CX3300 用戶如需更高性能，可以同時升級帶寬和存儲器深度選件。8 通道數字通道（CX1152A）可以與這個 4 通道型號結合使用，讓您獲得更大的觸發靈活性。
