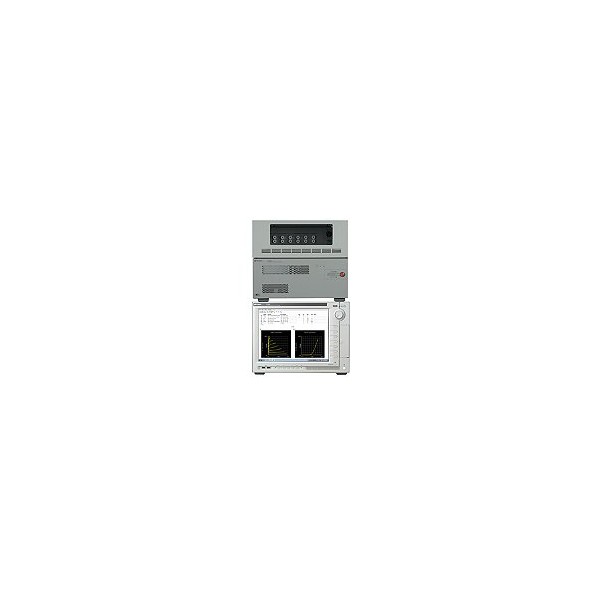

Keysight B1506A 用于電路設計的功率器件分析儀/曲線追蹤儀

主要特性與技術指標

B1506A 通用特性

高達 3 kV/1500 A 的運行范圍

-50 °C 至 +250 °C 的全自動快速熱測試

自動創建功率器件（半導體和元器件）技術資料

自動記錄功能可以避免數據丟失

B1506A IV 套件特性

快速的全自動封裝和晶圓上器件 IV 測量（Ron、BV、泄漏、Vth、Vsat 等）

窄 IV 脈寬（低至 10 μs），以防止器件自熱，并測量器件真實性能

示波器視圖（時域視圖）提供實際電壓/電流脈沖波形監測，以確保 測量

可擴展配置，支持添加 CV 和 Qg 功能，以及擴展電流范圍由 20A 升至 500 A 或 1500 A

B1506A 完整套件特性

全部 IV 套件特性

高達 3 kV 的封裝器件晶體管輸入、輸出和反向轉移電容（Ciss、Coss、Crss、Cies、Coes、Cres）和柵極電阻（Rg）測量功能

封裝器件柵極電荷（Qg）曲線測量

功率損耗計算（傳導、驅動和切換損耗）

描述

B1506A 功率器件分析儀/曲線追蹤儀是完整的功率電路設計解決方案，支持電路設計人員根據應用選擇適合的功率器件，以便充分發揮功率電子產品的價值。B1506A 可以在不同工作條件下評測所有的功率器件參數，包括：IV 參數（擊穿電壓和導通電阻）、在高壓偏置下的三端電容、柵極電荷和功率損耗。B1506A 用于電路設計的功率器件分析儀/曲線追蹤儀提供所有曲線追蹤儀功能以及更出色的特性。

B1506A 的性能十分出眾，包括廣泛的電壓和電流（3 kV 和 1500 A）與溫度（-50°C 至 +250°C）測量范圍、快速脈沖功能以及 Sub-nA 電流測量分辨率，能夠識別在實際電路工作條件下的不合格器件。其獨特的軟件界面提供用戶熟悉的器件技術資料格式，使用戶無需經過正式培訓即可輕松表征器件。測試夾具內的轉換集成電路支持全自動測試功能，并能自動切換高電壓和高電流測試以及 IV 測量和 CV 測量。

另外，用于器件測試夾具的插入式插座適配器可以減少電纜連接并避免人為誤差。B1506A 同時支持完整的自動熱表征：應用集成 Thermostream 控制或熱敏印版。由于被測器件緊鄰 B1506A 的測量資源，溫度艙內不會出現因電纜延長線引起的明顯寄生效應。

因此，B1506A 可以實現高溫和低溫條件下高達 1500 A 的無振蕩超大電流 測量。B1506A 革命性的功率電子器件電路設計功能可以幫助 大限度地提升終端產品價值，并加快產品開發速度。

IV 套件（H20、H50、H70）價格與傳統曲線追蹤儀相當，但 B1506A 能夠提供更豐富的先進特性。您也可以升級任意 B1506A IV 套件（H20、H50、H70），以擴展電流范圍或添加 CV/Qg 測量功能（選件 H21、H51、H71）。

B1506A IV 套件

B1506A-H20 20 A / 3 kV IV 測量

B1506A-H50 500 A / 3 kV IV 測量

B1506A-H70 1500 A / 3 kV IV 測量

B1506A 完整套件

B1506A-H21 20 A / 3 kV IV、C-V 和柵極電荷測量

B1506A-H51 500 A / 3 kV IV、C-V 和柵極電荷測量

B1506A-H71 1500 A / 3 kV IV、C-V 和柵極電荷測量
