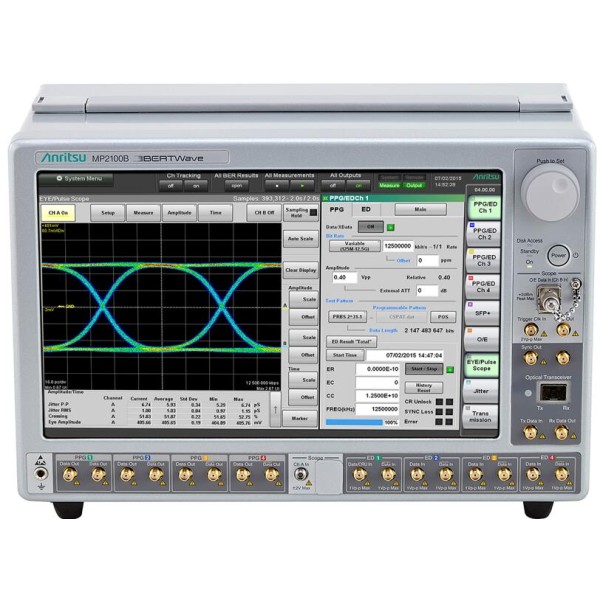

Anritsu MP2100B 誤碼儀 儀表即可測量光通信系統中評估光模塊和光器件所需的所有項目。

不同于傳統的系統在誤碼率測量和眼圖分析時需要兩臺測量儀器，現在只需一臺MP2100B即可支持所有必需的評估項目，由此減少儀器成本高達40％。此外，增加了光開關和光衰減器作為可選配件，使這個新版本成為評估多通道光模塊和光器件的全功能總體測量解決方案。

為了支持光模塊和器件制造市場需要更快的測量速度的需求，新的快速采樣模式速度可達150k采樣/秒來進行眼圖分析，如眼圖模板測試比傳統型號快了1.5倍。此外，MP2100B內置誤碼率測試儀（BERT）可升級到4通道，以實現多通道光模塊的同步BER測量，如QSFP+等，與傳統型號相比，可減少多達80％的測量時間。

安立公司希望其新發布的MP2100B能為制造商降低設備成本，縮短測量時間，從而降低的光模塊和光器件的制造成本。

[開發背景]

廣泛使用的云計算服務導致數據中心流量的 式增長，使增加數據中心的服務器和網絡設備的傳輸容量成為迫切需求。因此這也帶來對數據中心服務器和網絡設備中使用光模塊的增長需求，尤其是10 GbE SFP+和40 GbE QSFP+ (10 Gbit/s × 4) 光模塊。

安立公司推出的BERTWave MP2100B可擴展到4通道BERT測量，支持多通道光模塊如QSFP+等的高效評估。

[產品概要]

安立公司的BERTWave MP2100B是一款集所有功能于一身的測試儀表，集成BERT和采樣示波器用于光模塊的研發和生產。內置12.5 Gbit/s的脈沖碼型發生器（PPG）和錯誤檢測器（ED）可多支持4通道，而集成采樣示波器分別支持25 GHz和9 GHz的電子和光學帶寬。由于只需一臺MP2100B即可進行高達4通道的同步BER測量和眼圖分析，使得多通道光模塊如QSFP+的測量更具成本效益。此外，新的快速采樣模式的速度高達150k采樣/秒，減少了眼圖測量時間。

PPG輸出的高質量信號只有1ps抖動和僅為24ps的Tr/Tf；ED的高小靈敏度達到10 mVp-p。 因此，MP2100B是用于光模塊和設備準確評估的理想解決方案。

[主要特征]

 集成BERT和采樣示波器

以前的測量系統使用一個單獨的PPG作為信號源和采樣示波器用于眼圖分析，這不僅需要大的工作臺空間放置評估系統，也增加了將近一倍設備成本。全新發布的集所有功能于一身的MP2100B，集成了PPG和采樣示波器，降低了場地和設備成本。MP2100B機柜只有18厘米深，即使是擁擠的臺面也能放下，而集成BERT和采樣示波器支持同步BER測量和眼圖分析，削減了測量時間，減少光模塊和設備的檢查費用。

 高速BER測量

可以設置并實現高達4通道的同時測量。

 高速眼圖模板測試

高達150k 采樣/秒，采樣使用新的內置快速采樣模式，減少測試時間。

 支持電子和光接口

內置的支持電子和光接口，減少了費時的連接工序，如評估光模塊接收靈敏度時更換電纜。

  工作頻率

內置支持從125 Mbit/s到12.5 Gbit/s的比特率的選件，這種集所有功能于一身的方案支持不同速率的應用，包括STM-1到10 GbE。

 時鐘恢復功能

具備標準的內置ED時鐘恢復功能，只需簡單地輸入數據信號即可進行BER分析，無需外部時鐘。此外，安裝采樣示波器的時鐘恢復選件可進行長距離傳輸和無時鐘輸出傳輸設備的光特性評估。

模板余量測試

自動化模板余量測試，減少麻煩的程序和設置，只需約1秒就可快速完成所需的模板余量測試測量。
