脈沖碼型發生器 Agilent 81134A 供應

 歐陽R:13537229325

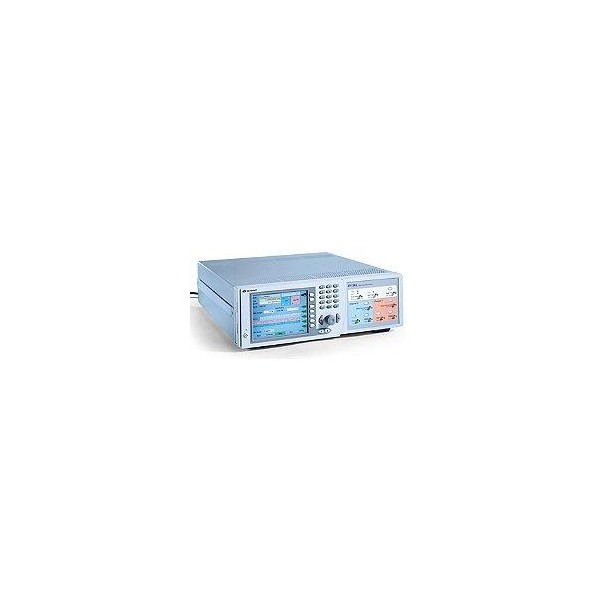

 Agilent 81134A 雙通道3.35 GHz脈沖碼型發生器

 主要特性與技術指標 ?頻率范圍：15 MHz - 3.35 GHz

 兩個輸出通道

 低抖動

 快速上升時間（20%-80%）< 60 ps

 延遲調制（抖動）

 可變交叉點（眼圖變形）

 可使用50 mV 至2 V范圍內的輸出電平處理LVDS應用

 PCI Express和串行ATA的預加重/去加重和靜噪功能

描述

Agilent 81134A雙通道3.35 GHz脈沖碼型發生器是是德新一代高速脈沖碼型發生器產品。在定時和性能非常關鍵的應用環境（例如類似PCI Express和串行ATA的高速串行總線應用），其快速上升時間和低抖動可以精 地檢定設備，并使抖動源注入的抖動影響達到小。與其先一代產品Keysight 8133A類似，新型81134A也為高速應用定義了標準。除此之外，81134A還可以產生特定的應用信號電平，比如預加重和去加重（PCI Express）或靜噪（串行ATA）等。Keysight 81134A可代替脈沖和數據源來幫助您測試被測器件（DUT）。

Agilent 81134A提供了產生基于硬件的偽隨機碼（PRBS）和基于存儲器的碼型生成功能，可定義Infiniband、PCI-Express和串行ATA的基本測試碼型。每通道深達12 MB的碼型內存可支持需要長數據流的測試，比如磁盤驅動器測試。現在，借助基于PC的新型碼型管理工具，81134A可以更輕松地處理長碼型。該管理工具可在基于Microsoft Windows的PC上生成、修改和存儲碼型。此外，它還提供了一種易于使用的功能，允許通過一個遠程控制接口GPIB、局域網或USB將所選碼型快速加載到81134A中。碼型管理工具可從下面的“軟件和固件 ”鏈接中進行 。

Agilent 81134A是理想的數據和碼型源，尤其適合于眼圖測量。其測量輔助設備包括Keysight 54850A串行Infiniium實時示波器和帶有抖動分離功能的86100C Infiniium 寬DCA-J數字通信分析儀取樣示波器。81134A配合這些示波器使用，可提供完整的高速數字激勵/響應解決方案。

在使用81134A時，可以人為地把時鐘和數據信號進行劣化，其靈活可變的交叉點和抖動注入功能使它成為進行信號完整性測試的理想選擇。您可以輕松地改變要注入抖動的頻率、大小和形狀來模仿實際環境中的信號，例如把Keysight 33220A一類的的任意波形發生器連接到碼型發生器的延遲控制輸入上，就能實現這樣的功能。其圖形用戶界面可幫助您快速對所有相關參數進行設置，您還可以使用任意一種遠程接口（包括GPIB、局域網和USB 2.0）來對81134A實現遠程控制。

如欲快速了解81134A的性能，請參見新的 81133A/81134A視頻！

如欲了解詳細信息，請點擊81133A/81134A技術資料鏈接。

 頻率范圍從15 MHz-3.35 GHz

 兩個輸出通道

 低抖動

 快速上升時間（20%-80%）< 60 ps

 延遲調制（抖動 ）

 可變交叉點（眼圖變形）

 可使用50 mV 至2 V范圍內的輸出電平處理LVDS應用

 PCI Express和串行ATA的預加重/去加重和靜噪功能

 從25-1到231-1的偽隨機數據流（PRBS）

 12 MB的數據碼形內存、RZ、NRZ、R1模式

 8 KB的數據突發（data Burst）功能

 圖形用戶界面

 基于PC碼形管理工具

 通過GPIB、10/100 MB以太網和USB 2.0進行遠程控制

 適用于所有輸入和輸出的SMA連接器
