產品詳情
規格參數
產品圖集
品牌：
江森自控閥門有限公司
起訂：
1 臺
總量：
11 臺
地址：
上海
發貨：
付款后24小時內

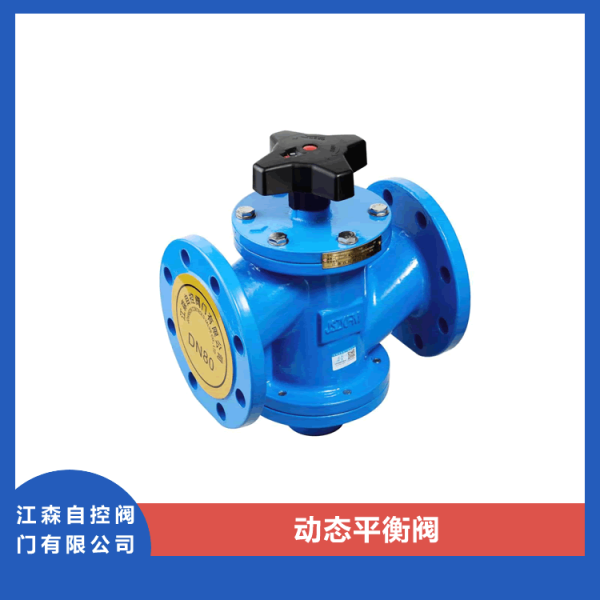

江森動態平衡閥
產品概述：
動態平衡閥，用于需要進行流量控制的水系統中尤其適用于供熱，空調系統等非腐蝕性液體介質的流量控制。運行前一次性調節，即可使系統流量自動恒定在要求的設定值。
特點介紹：
1.能使系統流量自動平衡在要求的設定值：
2.能自動消除水系統中因各種因素因素引起的水力失調現象，保持用戶所需流量，克服冷熱不均，提高供熱，空調的室溫合格率：
3.能有效地克服大流量，小溫差的不良運行方式，提高系統能效，實現經濟運行。
主要零件材料：
|
閥體 |
球墨鑄鐵 |
手輪 |
鑄鋼 |
|
閥套 |
不銹鋼 |
閥芯 |
黃銅 |
工作原理介紹：
動態平衡閥由自動調節閥瓣兩部分組成。系統流體的工作壓力為p1，手動調節閥瓣的前后壓力分別為p2、p3. 當手動調節閥
調到莫一位置時，即人為確定了設定流量，以及相對于的固定（p2-p3）值。當系統流量增大時。（p2-p3）的實際值超過了允許的給定值，此時自動調節閥 瓣 自動關小，直至流量重新維持到設定流量，反之便然。
結構形式：
該閥主要由閥體，上下蓋，自動調節閥瓣，手動調節閥瓣，膜片和彈簧等組成，如上圖所示：
主要外形尺寸及性能參數：
|
DN |
L |
D |
D1 |
N-d |
H |
H2 |
流量控制范圍m/h |
||
|
15 |
110 |
螺紋連接 |
72 |
70 |
0.1-1 |
||||
|
20 |
110 |
72 |
70 |
0.1-1.5 |
|||||
|
25 |
115 |
81 |
74 |
0.2-2 |
|||||
|
32 |
160 |
135 |
100 |
4-18 |
110 |
70 |
0.5-d |
||
|
40 |
200 |
140 |
110 |
4-18 |
125 |
110 |
1-6 |
||
|
50 |
215 |
160 |
125 |
4-18 |
120 |
115 |
2-10 |
||
|
65 |
230 |
180 |
145 |
4-18 |
138 |
120 |
3-15 |
||
|
80 |
275 |
195 |
160 |
8-18 |
150 |
146 |
5-25 |
||
|
100 |
290 |
215 |
180 |
8-18 |
172 |
165 |
10-35 |
||
|
125 |
310 |
245 |
210 |
8-18 |
183 |
208 |
15-50 |
||
|
150 |
350 |
280 |
240 |
8-22 |
200 |
205 |
30-80 |
||
|
200 |
430 |
335 |
295 |
12-22 |
230 |
295 |
40-180 |
||
|
250 |
520 |
405 |
355 |
12-26 |
255 |
345 |
100-300 |
||
|
300 |
635 |
460 |
410 |
12-26 |
357 |
430 |
150-500 |
||
|
350 |
670 |
520 |
470 |
12-26 |
372 |
495 |
200-700 |
||
產品設計選型：
1.一般在管網大的分支點，熱入口，室內立皆管應設計，安裝動態平衡閥，以提高系統調節性能。
2.選用時可參考（主要外型尺寸及性能參數表）和（自力式平衡閥選型圖），設計流量應選在圖中的涂黑部分。
3.動態平衡閥可安裝在供水管上，也可安裝在回水管上。當系統流體工作壓力超過散熱器允許工作壓力時，為安全起見，動態平衡閥 宜安裝在供水管上：
4.最高使用溫度100℃ ，公稱壓力1.6mpa
5.適用應差范圍：20-300kpa。當系統流體工作壓力超過散熱器工作壓力時，為安全起見，動態平衡閥宜安裝供水管上。
6.動態平衡閥不具備關斷功能，根據需要應另設關斷閥門。
7.選用DN15-DN25口徑的動態平衡閥，須注明連接方式。
聯系我們時，請說明在貿易之家網看到的，謝謝！
免責說明：以上信息由個人自行提供，信息內容的真實性、準確性和合法性由個人承當，貿易之家網對此不承擔任何保證責任。
溫馨提示：為規避購買風險，建議您在購買產品前務必確認供應商資質及質量。
| 單價 | 電議對比 | |
| 詢價 | 暫無 | |
| 瀏覽 | 34 | |
| 發貨 | 上海 付款后24小時內 | |
| 庫存 | 11臺起訂1臺 | |
| 品牌 | 江森自控閥門有限公司 | |
| 壓力 | 1.6mpa | |
| 規格 | DN50 | |
| 材質 | 球墨鑄鐵 | |
| 過期 | 長期有效 | |
| 更新 | 2024-07-01 22:12 |
