圓塊孔式石墨換熱器，是由若干帶有物料孔道的石墨換熱塊，上下石墨封頭及其金屬蓋板以及圓筒鋼殼體（圓塊孔式）或兩端側蓋等主要零件組成，零件之間用襯墊密封，并以長螺栓緊固。

園塊孔式石墨換熱器有一下特點。

1、結構堅固

2、結構緊湊，占地面積小。

3、適應性強。  可用于加熱、冷卻、冷凝、蒸發、再沸、吸收、解吸等許多化工過程。

4、零件的互換性好 。

5、不需用粘結劑連接，避免了其他形式的石墨換熱器因膠結劑本身材質的缺陷，或粘結施工質量而引起損壞。因此，可在較高溫度下使用。壽命較長。

6、可獲得較高的傳熱系數。

7、流體阻力較大。

8、其傳熱面積一般不宜太大，以免使封頭或金屬板做的很笨重，若處理量較大時，可采用多臺串聯使用

9、物料的孔道較小，易堵塞。不宜用于處理有懸浮固體顆粒的物料。

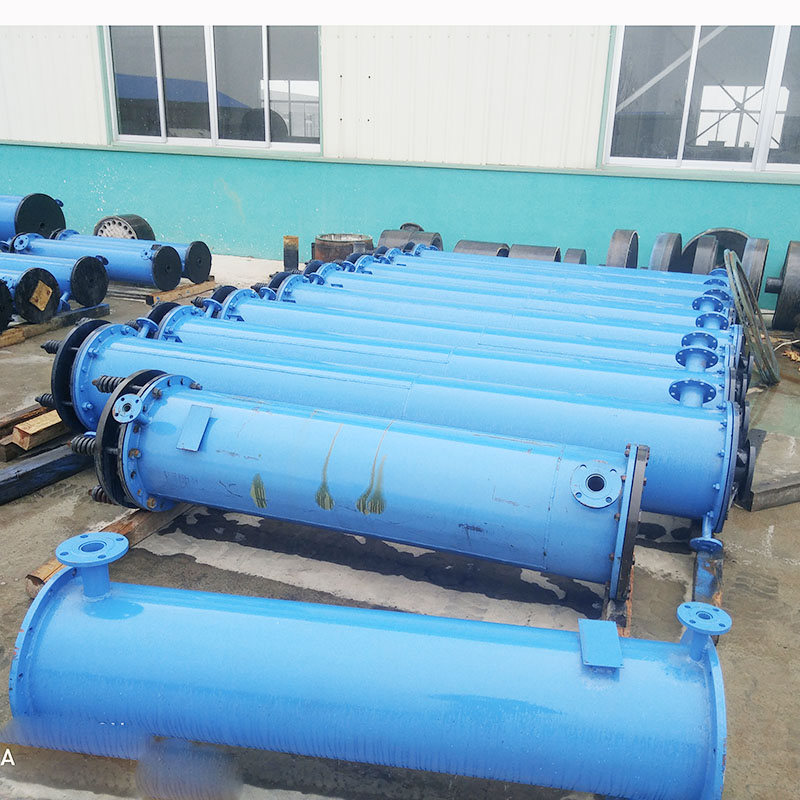

圓塊孔式石墨換熱器

1、結構及特點

   圓塊式石墨換熱器是裝配式石墨換熱器。它是由若干環形截面的浸漬石墨塊組成，石墨塊之間用O型圈密封。石墨塊被安置在鋼制圓筒殼內。在石墨塊上有許多平行于軸線和垂直于軸線徑向圓孔流道。其中徑向流道位于各軸向流道的間隔中間。一種介質沿徑向流道流動，而另一種介質沿徑向流道內外折流流動。在每個塊體的端面上，有兩個環形密封面，其上裝O型密封圈，用以從塊體斷面內外兩圓周，將軸向流道加以密封。端面上兩個密封面中間的面積加工成凹形的環槽。組裝后，兩換熱塊之間的凹形環槽組成一個湍流室。介質由每個塊裝在圓筒殼體內，其上下部分分別裝設浸漬石墨激流分配蓋，兼做被處理介質的進口和出口。全部石墨塊系統裝在組合的金屬殼體內，每相隔兩件石墨塊的連接處有環形外折流板。與外折流板相鄰的塊體之間中心管處，設置內折流板。

圓塊式石墨換熱器相對于矩形塊孔式換熱器在結構上有如下優點。

1、換熱塊采用圓柱體，不僅有效地利用了石墨材料，而且便于解決石墨塊體間密封問題，可以采用較理想的密封元件——聚四氟乙烯o型圈，可耐較高的溫度和壓力，密封性能良好，使用壽命長。解決了矩形塊式換熱器較難解決的塊體之間密封襯墊材料問題

2、圓柱形石墨件和圓筒外殼的受力情況遠比矩形的石墨塊體、封頭及金屬蓋板的受力情況良好，金屬元件不至于太笨重，故可提高使用壓力。

3、在石墨塊上，可最大限度地布置介質孔道，石墨體積利用率可達到60~70m2/m3.

4、每隊換熱塊之中，兩相介質均采用短通道，并有再分配室，有利于產生湍流效應，從而提高傳熱效率。

5、螺桿裝設壓縮彈簧。使石墨件不至于承受過大的應力，又保證具有襯墊密封所需的壓力緊力。
