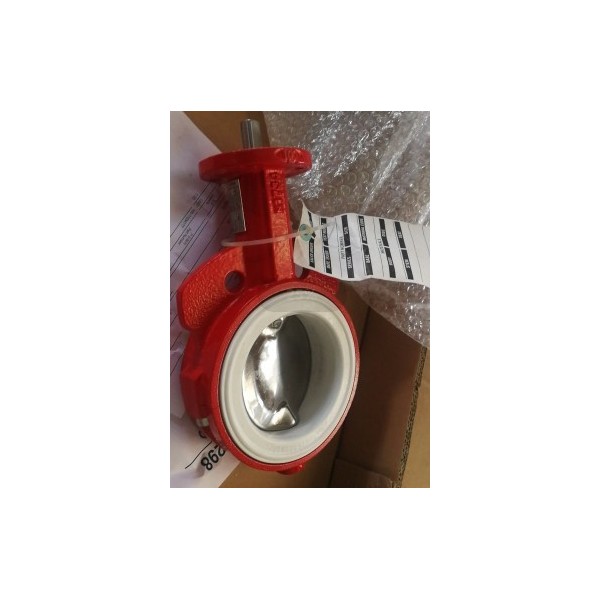

S20、S21對夾式蝶閥

雙向氣密緊急關閉－下游法蘭／閥板處于關閉位置

襯膠閻座 金屬闊板／｜匈軒 1-20”（25-500mm) 150 psi (10.3 Bar)

襯膠模壓閥板／閥桿 2-20”（50-500mm) 100 psi (7 Bar)

PTFE鬧座 金屬閥板／I閥桿 2-20”（50-500mm) 150 psi (10.3 Bar)

PTFE模壓倒板／閥桿 2-20”（50-500mm) 100 psi (7 Bar)

管線末端服務－支耳式 無下游法蘭／閥板處于關閉位置

所有閥門 1-12”（25-300mm) 75 psi (5.2 Bar)

14-20” （350-嘆lOmm) 50 psi (3.4 Bar)

閻體： 250 psi (17.2 Bar) CWP

20/21系列閥門不僅擁有衛生級閥門特點，而 且具有獨特的內在流量特性和能力 。博雷20 系列是對夾式帶法蘭安裝孔， 21 系列是支耳 式用于管道末揣服務和 其他法蘭要求。

·高Cv值，低壓降

閥抨套： 抗腐蝕。醇縮醒閥桿套能夠吸收重負荷時

的側向推力。

閥桿填料： 自調式雙“U”杯形填料設計， 可保證雙向絕對 密封。防止外來物質進入閥桿腔內 。

閥板／閥軒：  一片式設計，閥板邊緣經球面加工和手工拋光，

具有操作扭矩力低、閥座使 用壽命長和密封性能好的優點 。應

用在衛生領域，這樣的設計完全防止收藏灰塵顆粒和 細菌。

閥桿和閥板表面也可以包一層丁臘橡膠或乙丙橡膠，

防止金屬表面侵蝕和腐蝕 。閥板和閥桿的“薄 板”設計，可以提高Cv值（ t 普通心軸穿透 閥板高50o/o ）和較大的壓力恢復能力，所以 具有較小的壓力降，是節能閥門 。

主密封和第二密封： 這類密封完全把流體 介質和閥體、閥桿槽隔離。主密封是由通過 機械加工和孚工拋光的閥板肩部與閥座的 內表面的預壓接觸來獲得的。次密封是由

閥桿和閥座孔的過盈配合獲得的 。

鬧座：博雷獨特的舌槽接合式閥座設計 ， 能夠完全把閥體與管內介質隔離。與其他 同類閥門比較，它具有：閥座安裝牢固 ， 更換方便快捷，扭矩小的優點。閥座表面 有模壓成一體的0型環，不需要在安裝時 另加法蘭墊片。

嗣體：閥體分為兩半，容易組裝和維修 。

供貨范固 ：25mm-200mm   (  1”－8”）為尼

龍11涂層閥體 ，250mm-500mm(1O” 20”）為 聚酣涂層閥休。
