一、應用主流的DR設備和操作系統界面可完成理論知識、模擬視頻、仿真操作流程、人機考試模擬仿真整個DR系統的工作流程，對學生的規范化實訓與教學工作。模擬DR教學系統設備按照醫院DR室布局標準建設。

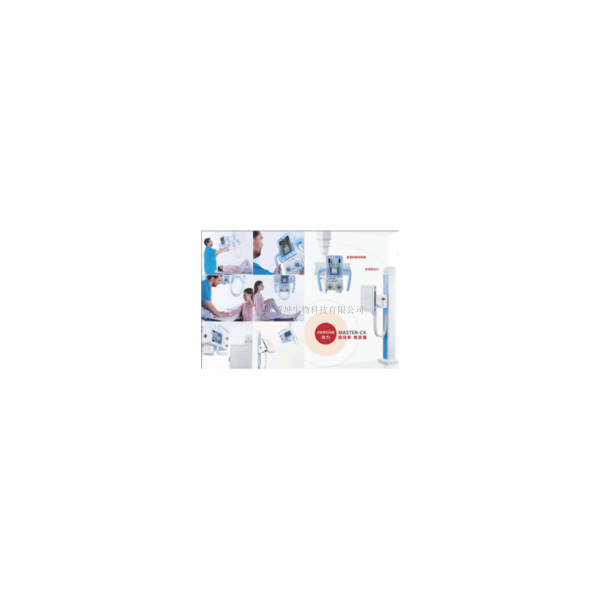

二、DR硬件主要構成

1.懸吊機械裝置

2. 移動式攝影床

3. 立式胸片架

4． X線球管模體

5． 高壓發生器模體

6． 限束器

三、硬件主要技術參數

1. 懸吊機械裝置

1.1機械結構：懸吊式X線球管支架，天軌吊件須為“井字型”雙軌式結構。

1.1.1縱向方向≥2100mm，橫向方向≥1800mm，垂直運動≥1450mm

1.1.2球管繞垂直軸旋轉：≥±180°，繞水平軸旋轉：≥±90°

1.1.3球管機頭配有大尺寸彩色液晶觸摸屏

1.1.4球管機頭觸摸屏可實時顯示球管旋轉角度、SID和FID等機械運動參數，具備平床位和胸片位快速一鍵切換、到位按鈕；此液晶觸摸屏上可調節曝光參數調節（kV、mA、ms），選擇患者體型，曝光模式選擇（包含AEC、Time、Kv、

mAs），球管大小焦點選擇懸吊架胸片位至臥位轉換：總線架構控制一鍵模式（可以切換全手動控制雙模式）

 1.1.5具有照射野自動跟蹤系統，電動升降胸片架定位時，球管及懸吊結構能自動保證照射野中心與探測器中心同步對中心線，采集板運動跟蹤模式：程序控制自動跟蹤/一鍵定位

2. 移動式攝影床

2.1.移動式攝影床，配有萬向輪，可自由移動，帶剎車裝置

2.1.1床面尺寸：2000mm×700mm

2.1.2床體承重：≥150KG

3.  立式胸片架

3.1平板buky垂直運動范圍：≥中心距地650mm~1650mm

3.1.1平板buky旋轉范圍：≥-30°～90°同步探測器立柱高度≥2100mm

3.1.2電動控制

4.X線球管模體

4．1與真實球管管套外形一致

5.高壓發生器模體

5.1外觀類同于真實高壓發生器，配有真機用真實高壓發生器控制臺及曝光手閘，并可以進行KV/mA/s、AEC、mAs，球管大小焦點等的調節顯示以及模擬曝光。

5.1.1攝影kV調節范圍：40kV～150kV連續可調

5.1.2攝影mA調節范圍：10mA～800mA連續可調

5.1.3攝影時間0.005-8.0s

5.1.4電流時間積1-800mAs

6.限束器

6.1真機用限束器

6.1.1光野連續可調節

7.DR軟件部分：

7.1.1控制軟件包含：基礎知識系統、視頻演示系統、實訓系統和人機考試系統四個模塊

7.1.2演示系統包含數字X射線攝影技術整個檢查流程及對應的操作規程，操作規程按照《影像檢查技術》教科書編寫演示

7.1.3實訓系統須具備普通登記檢查模式和急診免登記檢查模式包含“查詢”、“刷新”、““刪除”

7.1.4普通登記檢查模式下患者信息登記內容須包含ID、姓名、性別、年齡及攝影體位，點擊子菜單“接待被檢者”、“體位設置”、“控制臺操作”、“送離被檢者”、等可以觀看實際病人檢查操作的視頻。

7.1.5攝影體位選擇，須包含文字選擇和人體形象化圖形選擇兩種方式，并包含至少80個體位

7.1.6進入檢查界面后模擬曝光前須顯示所拍攝體位對應的擺位指示引導圖和體位臨床解剖圖；并且可以顯示所拍攝部位的攝影目的、攝影體位擺位標準、中心線對正標準、影像顯示效果標準等，按照《影像檢查技術》教科書編寫操作

7.1.7進入檢查界面后模擬曝光前須顯示攝影參數調節模塊，支持AEC、mAs、TIME三種調節方式，具備曝光狀態指示。

7.1.8檢查界面具有預備和曝光按鈕，點擊后可模擬出現相對應體位預存圖像圖像分為三個模塊，左邊為采集的病人信息的采集，中間為顯示病人圖像模塊，右邊為病人信息模塊選擇病人信息采集模塊按鈕，會出現信息采集的參數設置，通過

按鈕可以實現參數的加減。點擊“圖像顯示”模塊的“回放”按鈕，顯示界面包含兩部分，“圖像回放”，“圖像顯示”。

 7.1.9出現圖像后可對圖像進行窗寬窗位調整、L/R左右標注、放大縮小、放大鏡、±90°旋轉、鏡像翻轉、漫游等處理功能如是用于測量人體部位的距離、角度測量、圖像排版打印功能綜合性圖像處理（DR、CT、MR）教學、訓練、練習，可增加老師指導綜合性圖像處理（DR、CT、MR）教學、訓練、練習工作站

7.1.10對圖像處理后具有接受和拒絕功能，接受后檢查界面出現該病人所拍體位圖像縮略圖，拒**可重新進行曝光拍攝

7.1.11對已經建立的病人信息數據可以進行重新編輯、刪除、查詢等操作，可以顯示病人是否已檢查狀態

7.1.12人機考試系統，包含五套考試題卷可以打分知道正確答案以及升級

7.1.13人機考試系統學生答題時有時間限制，可以對已做過的題目進行標記，可以選擇任意一道題目進行做答

7.1.14人機考試系統題目答完后可以顯示學生成績和排行榜
