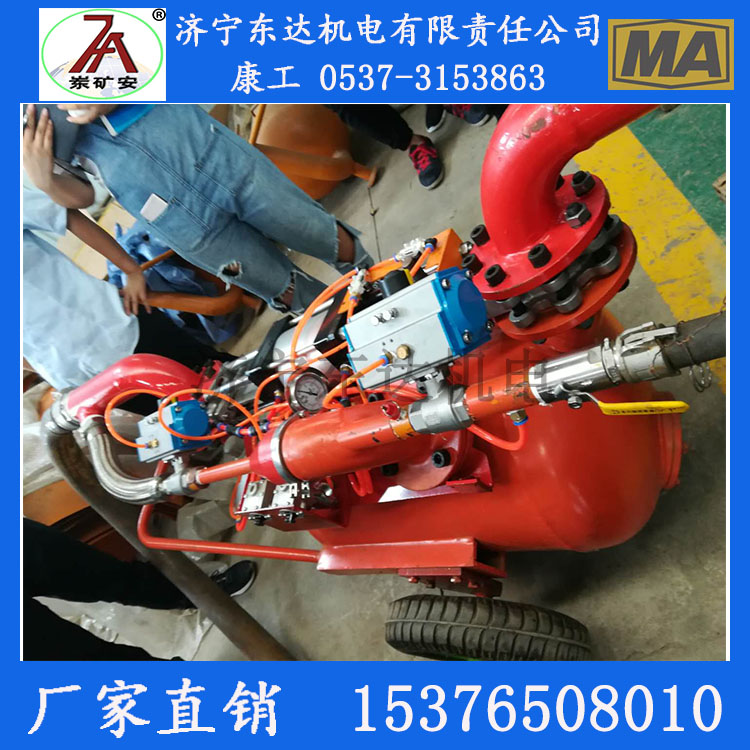

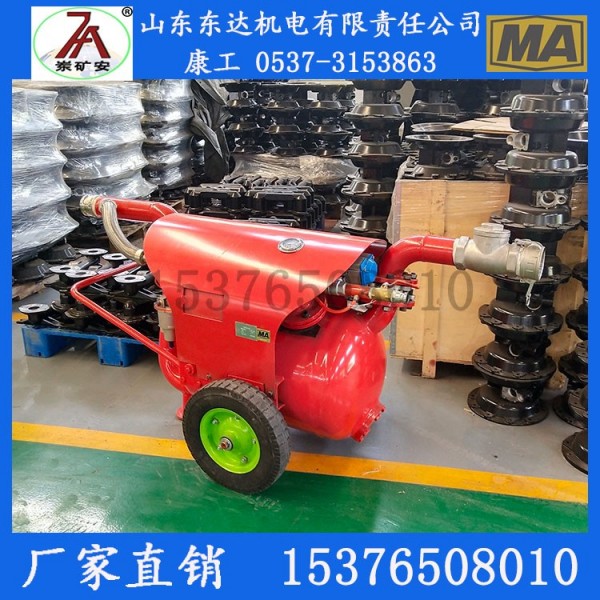

QYF系列礦用氣動清淤排污泵

商家

  • 單價

    ￥200.00元/件

  • 品牌

    崠礦安 東達

  • 起訂

    ≥1 件

了解更多信息聯系我時，請告知來自貿易之家網，謝謝！

立即購買
加入購物車
我要留言
聯系方式
加關注0

山東東達機電集團有限公司

企業會員第6年
資料未認證
保證金未繳納
產品分類
  • 暫無分類

產品詳情

規格參數

產品圖集

  • 詢問底價
  • 產品詳情
  • 猜你喜歡

  • 品牌：

    崠礦安 東達

  • 起訂：

    1 件

  • 總量：

    1000 件

  • 地址：

    山東 濟寧市

  • 發貨：

    付款后3天內

  • 查看更多

詳情描述

QYF 系列
礦用氣動清淤排污泵15376508010
一、概
述
智能化高效節能礦用氣動清淤排污泵（以下簡稱清淤排污泵）是我公司自
主創新、自主研發、擁有自主知識產權的系列排污設備，產品技術處于國際領先
水平。
該機組由壓縮空氣驅動，主要組成部分包括主體部分、控制系統及真空抽吸
組件等。此種型號的風泵適用于煤礦井下水倉沉淀的大量煤泥的清理，由于沒有
可靠的設備來清理煤泥，不僅給煤礦的正常生產帶來很多不便，同時造成很大的
資源浪費。而我們研制的排污泵實現了煤礦井下水倉煤泥水混合物的高效快捷處
理，徹底解除了人工清挖水倉的繁重勞動，同時減少了新建井下水倉數量，不僅
提高了礦井水倉清挖的綜合經濟效益，而且實現了環境的治理和保護，省時省力，
具有廣泛的實用性。
該清淤排污泵以壓縮空氣為動力，適用于含有甲烷煤塵爆炸危險的煤礦井下
采掘工作面、巷道、井底污水窩及污水坑（井）、水倉等排水排污作業。
清淤泵廠家二、基本參數
清淤排污泵的規格與基本參數應符合表 1 的規定
表 1
清淤排污泵型號
流量
m3/h
揚程
m
耗氣量
m3/min
工作氣壓
MPa
安裝外形尺寸
（長×寬×高）mm
QYF25-20
25
20
11.5
0.55
1830×885×965
QYF20-20
20
20
10.5
0.55
1830×834×915
QYF17-20
17
20
8.5
0.55
1830×782×890
QYF14-20
14
20
6.5
0.55
1830×782×890
QYF10-20
10
20
6.0
0.55
1830×782×890
三、產品結構與工作原理
該清淤排污泵主要組成部分包括主體部分、控制系統及真空抽吸組件等，見
結構圖。1、主體部分：由泵體、進料管道、排料管道組成，其擔當的工作是吸料和排料。
2、控制系統：控制系統主要是利用氣控換向閥、行程開關、梭閥、球閥以及時
間邏輯換向閥等閥體的有機結合，實現對執行機構的控制與切換，達到機組工作
時吸料與排料有序轉換；
3、真空抽吸組件：真空抽吸組件主要由先收縮后擴張的拉瓦爾噴管、負壓腔和
擴張管等組成。它是根據文丘里效應的原理設計而成，包括供氣口、排氣口和真
空口。當供氣口的供氣壓力高于一定值后，噴管射出超聲速射流，由于氣體的粘
性，高速射流卷吸走負壓腔內的氣體，使該腔形成較高的真空度。真空發生器的
性能與噴管的最小直徑、收縮和擴散管的形狀、通徑及其相對位置和氣源壓力大
小等諸多因素有關。該真空抽吸組件通過泵體與吸料口相通，當控制系統循環切
換控制氣缸工作時，即可完成機組的吸料與排料過程。
四、氣動控制原理圖及吸料、排料周期的調節 15376508010
