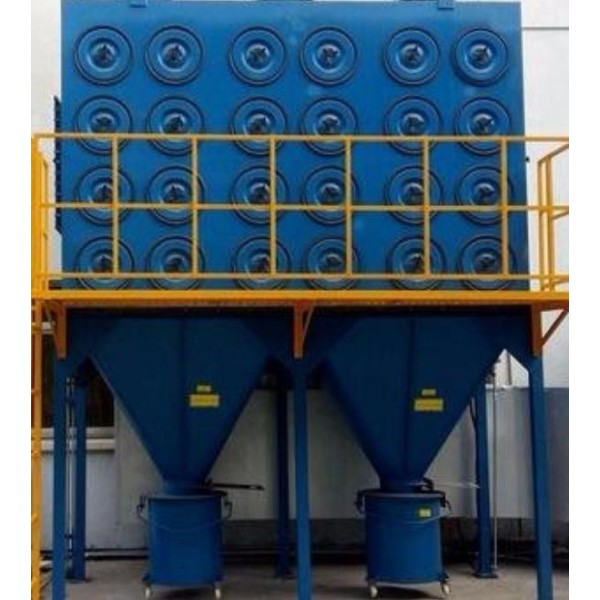

濾筒式除塵器的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成，類似氣箱脈沖袋除塵結構。濾筒在除塵器中的布置很重要，既可以垂直布置在箱體花板上，也可以傾斜布置在花板上，從清灰效果看，垂直布置較為合理。花板下部為過濾室，上部為氣箱脈沖室。在除塵器入口處裝有氣流分布板。

含塵氣體進入除塵器灰斗后，由于氣流斷面突然擴大及氣流分布板作用，氣流中一部分粗大顆粒在動和慣性力作用下沉降在灰斗；粒度細、密度小的塵粒進入濾塵室后，通過布朗擴散和篩濾等組合效應，使粉塵沉積在濾料表面上，凈化后的氣體進入凈氣室由排氣管經風機排出。濾筒式除塵器的阻力隨濾料表面粉塵層厚度的增加而增大。阻力達到某一規定值時進行清灰。此時PLC程序控制脈沖閥的啟閉，首先一分室提升閥關閉，將過濾氣流截斷，然后電磁脈沖閥開啟，壓縮空氣以及短的時間在上箱體內迅速膨脹，涌入濾筒，使濾筒膨脹變形產生振動，并在逆向氣流沖刷的作用下，附著在濾袋外表面上的粉塵被剝離落入灰斗中。清灰完畢后，電磁脈沖閥關閉，提升閥打開，該室又恢復過濾狀態。清灰各室依次進行，從第一室清灰開始至下一次清灰開始為一個清灰周期。脫落的粉塵掉入灰斗內通過缷灰閥排出。

該濾筒式除塵器的清灰過程是先切斷某一室的凈氣出口通道，使該室處于氣流靜止?fàn)顟B(tài)，然后進行壓縮空氣脈沖反吹清灰，清灰后再經若干秒鐘時間的自然沉降后，再打開該室的凈氣出口通道，不但清灰徹底、還避免了噴吹清灰產生的粉塵二次吸附，如此逐室循環清灰。

產品特點：

1、采用垂直式濾筒結構，便于粉塵吸附及清灰；且由于在清灰時濾料的抖動較小，使濾筒的壽命大大高于濾袋，維修費用低。

2、采用目前離線三狀態（過濾、清灰、靜止）清灰方式，避免了清灰時的"再吸附"現象，使清灰徹底可靠。

3、設計有預收塵機構，不但克服了粉塵直接沖刷容易磨損濾筒的缺點，而且可以大大提高除塵器入口處的粉塵濃度。

4、對影響主要性能的關鍵元件（如脈沖閥）采用進口件，其易損件膜片的使用壽命超過100萬次。

5、采用分列噴吹清灰技術，一個脈沖閥可同時噴吹一列（每列濾筒數量最多為12個），可大大地減少脈沖閥的數量。

6、脈沖閥三狀態清灰機構采用PLC自動控制，并兼有定時或手動二種控制方式任選。

7、可根據安裝空間的需要采用不同列數、行數的濾筒任意組合；單位過濾面積占用的三維空間小，可替用戶節約大量空間資源，間接減少用戶的一次性投資成本。

8、使用壽命長，濾筒的使用壽命可達2～3年，大大地減少了除塵器更換濾芯的次數（傳統布袋除塵器平均每6個月左右更換一次濾芯），維護簡單，大大降低了用戶在使用過程中的維護成本。
