一產品概述

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，我公司利用自身技術優勢研制了變壓器直流電阻測試儀。

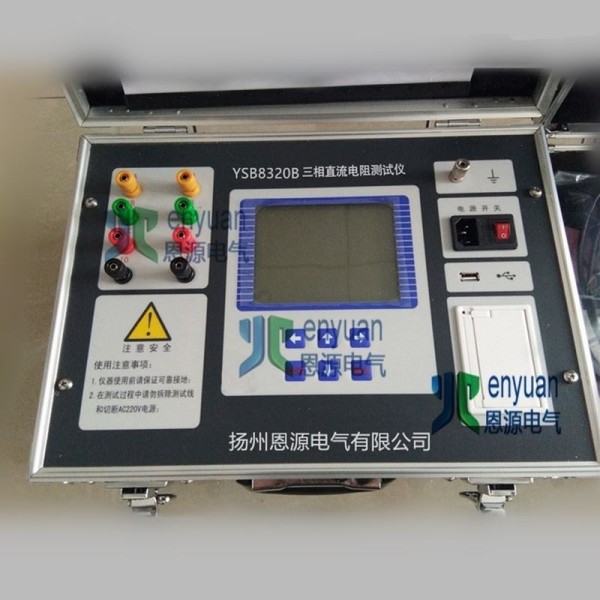

YSB8320Z三相變壓器直流電阻測試儀是集助磁法測試、三相測試（Yn，Y，△）和消磁功能于一體的新一代快速測試儀，是測量大型電力變壓器直流電阻的理想設備。屏幕采用大屏幕高分辨率液晶顯示屏，方便現場使用，具有中文菜單提示功能，操作簡便直觀，一次接線完成所有直阻測試項目，測試速度快，準確度高，量程寬。

二性能特點

1.對于星型接法且具有中性點引出線的繞組測試，可以采取三相同時測量的方式測試A0、B0、C0相的電阻，節省測試時間。且先測試A0相的數據，再三相同時測試，解決了三相同時測試時中性點引出線電阻不能測試的問題，使測試數據更接近單相測試值。

2.對于Y型和△型的繞組測試，儀器可進行三相自動測試，并折算出三相不平衡率。

3.儀器具有助磁法測試和消磁功能，滿足現場試驗多種需求。

4.儀器具有反電動勢保護、斷線保護、斷電保護等多種保護功能。

5.YSB8320Z三相變壓器直流電阻測試儀測量范圍寬，可達200Ω，精度高。

6.不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據200條；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。

7.熱敏打印機打印功能，快速、無聲。

8.體積小、重量輕，方便攜帶使用。

三技術指標

1.量程：

單相：   20 A    0.500mΩ～1.000Ω                 10A   1.000mΩ～2.000Ω

                             5  A    10.00mΩ～4.000Ω                   1 A   100.0mΩ～20.00Ω

                           0.1A    1.000 Ω～200.0Ω

三相：   10A + 10A 1.000mΩ～0.800Ω            5 A + 5 A  10.00mΩ～1.600Ω

                           1 A + 1 A 100.0mΩ～8.000Ω             0.1A+0.1A  1.000 Ω～80.00Ω

2.準確度：±(讀數×0.2%+2字)

3.分辨率：0.1uΩ

4.工作電源：AC220V±10%, 50/60Hz

5.使用溫度：-10℃～50℃

6.相對濕度：＜90%，不結露

7.儀器體積：410×290×220mm

8.儀器重量：9Kg（不包括測試線）
