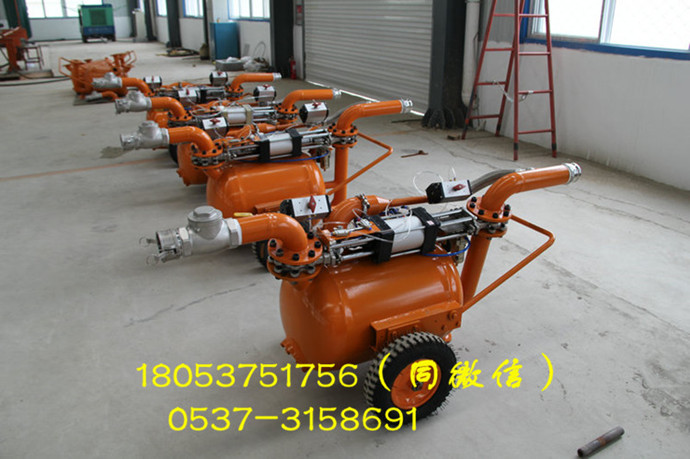

山東礦安機電有限公司為您提供qyf17-20氣動清淤排污泵。QYF17-20氣動清淤排污泵主要組成

  QYF17-20氣動清淤排污泵部分包括主體部分、控制系統及真空抽吸組件等。

24小時銷售電話：18053751756 （微信同號）

辦公室電話：0537-3158691

產品多樣，歡迎來電咨詢合作共贏

銷售部經理：程好

24小時銷售電話：18053751756 （微信同號）

辦公室電話：0537-3158691

山東東達機電有限責任公司

地    址：濟寧任城經濟發區山博路南、志學路西

  1、主體部分：由泵體、進料管道、排料管道組成，其擔當?shù)墓ぷ魇俏虾团帕稀?/span>

  2、控制系統：控制系統主要是利用氣控換向閥、行程開關、梭閥、球閥以及時間邏輯換向閥等閥體的有機結合，實現對執行機構的控制與切換，達到機組工作時吸料與排料有序轉換；
  3、真空抽吸組件：真空抽吸組件主要由先收縮后擴張的拉瓦爾噴管、負壓腔和擴張管等組成。它是根據文丘里效應的原理設計而成，包括供氣口、排氣口和真空口。當供氣口的供氣壓力高于一定值后，噴管射出超聲速射流，由于氣體的粘性，高速射流卷吸走負壓腔內的氣體，使該腔形成較高的真空度。真空發生器的性能與噴管的zui小直徑、收縮和擴散管的形狀、通徑及其相對位置和氣源壓力大小等諸多因素有關。該真空抽吸組件通過泵體與吸料口相通，當控制系統循環切換控制氣缸工作時，即可完成機組的吸料與排料過程。

  QYF17-20氣動清淤排污泵參數

24小時銷售電話：18053751756 （微信同號）

辦公室電話：0537-3158691

  型號QYF17-20
  流量m3/h 17
  揚程m 20
  耗氣量m3/min 7.5
  工作氣壓MPa 0.55
  吸料周期6s
  排放周期6s
  安裝外形尺寸長×寬×高mm1830×782×890
