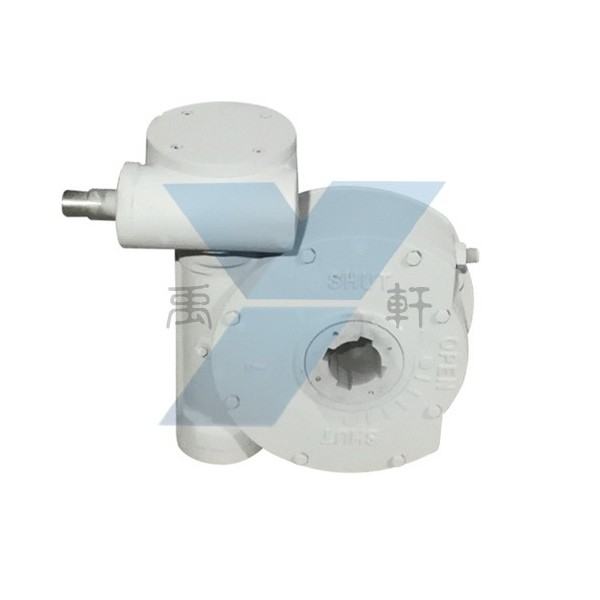

上海禹軒生產的QDX3-C7蝶閥鑄鋼蝸輪頭,S系列多部分回轉型閥門手動裝置是一種90°回轉型閥門驅動裝置,蝶閥雙級渦輪,球閥雙級渦輪,旋塞閥雙級渦輪,閥門雙級蝸輪箱適用于大規格的球閥、蝶閥、旋塞閥等類閥門。通常增設一級蝸輪減速機構，組合成雙級傳動，又稱二級傳動，增加力矩和速比,以減少手動操作力。閥門手動裝置特殊型可輸出360°多回轉型。產品共有12個型號-QDX3-S4,QDX3-S5,QDX3-S6,QDX3-S7,QDX3-S8,QDX3-S9,QDX3-S1O,QDX3-S11,QDX3-S12,QDX3-S13,QDX3-S13D,QDX3-S14,蝶閥可配套 DN300-DN2200 規格上使用，總共有10個等級規格。球閥可配套DN100-1200規格上使用，總共有12個等級規格。

QDX3-C7蝶閥鑄鋼蝸輪頭連接尺寸圖


QDX3-C7蝶閥鑄鋼蝸輪頭-QDX3-S系列部分回轉型閥門手動裝置技術參數

型號					S6	S7		S8	S9	S1O	S1 1		S12	S13	S13D	S14
		G3	G4	G5	G6	G7		G8	G9	G10	G1 1		G12	G13	G13D	G14
技 術 參 數
速比		483:1	495:1	621:1	456:1	551:1		583:1	682:1	1005:1	1920:1		2407:1	2703:1	3162:1	3015:1
單人操作	輸入力矩Nm	80	80	80	1 40	1 40		165	165	195	195		240	240	280	280x2
	輸出力矩Nm	750	1500	3000	5700	7000		8600	10100	17500	33500		51000	58000	79700	152000
多人操作	輸入力矩Nm									195x2	165x2		195x2	240x2	280x2	280x3
	輸出力矩Nm									35000	55000		84500	116000	150000	220000
限位調整		±5°	±5°	±5°	±5°	±5°		±5°	±5°	±5°	±5°		±5°	±5°	±5°	±5°
蝶閥-DN		125  -150	200 -250	300 -350	400  -450	500  -600		700	800	900 -1000	1100 -1200		1400 -1600	1600 -1800	1800 -2200	2200 -2600
球閥-DN		80	100	150	200	250-300		350	400	500	600		700	800	900	1000-1200
連接尺寸
法蘭外圓(D)		125	150	175	210	260		300	350	415	475		560	650	683	800
連接孔中心 (Do)		102	125	140	165	200		254	298	356	406		483	590	603	720
凹面 (D1xh)		70x4	85x4	100x4	130x5	160x5		200x5	230x5	260x5	300x8		370x8	490x8	470x8	600x8
孔數-螺栓(N\M)		4-M10	4-M12	4-M16	4-M20	8-M16		8-M16	8-M20	12M20	12-M20		12-M22	12-M27	20-M36	12-M30
標準軸孔 (d)		24	30	36	40	50		60	80	90	1 10		130	160	180	200
鍵寬x鍵高x條數 NO.x 90°		8x7  x1	10x8  x1	12x8 x1	12x8 x2	16x10 x2		18x11 x2	22 x14 x2	25x14 x2	28x16  x2		32x18 x2	40x22  x2	45x25  x2	45 x25 x2
可選軸孔		22-24	28-32	32-35	38-42	45-55		55-65	70-75	80-85	90-100		110-120	150-160	160-180	180-220
		25-26	34-36	38-40	45-48	58-60		68-70	85-90	90-100	110-120		140-150	170-180	200-220	230-240
安裝高座  (H)		62	68	75	105	110		120	135	150	180		195	205	240	250
鑄件手輪 (Φ)		240	280	320	350	350		400	400	520	520		590	590	800	800
方頭(ex f g x k w)		26x26 30x30 50					33x33 39x39-70					32x32 38x38 70
外型尺寸
A		200	219	250	347	391		450	510	597	645		800	927	1055	1205
B		132	144	157	215	237		275	305	380	384		516	579	650	785
E		95	115	139	171	192		224	250	306	365		425	514	598	660
G		169	203	245	292	338		378	433	522	612		717	854	958	1060
H2		71	88	97	125	128		154	152	185	203		226	250	303	343
H3		96	105	121	170	188		210	240	302	323		455	498	559	662
H4		25	39	59	62	80		95	121	144	160		189	248	242	280
P		1 13	133	153	21 1	228		269	294	346	410		488	586	724	750
Q		190	212	244	324	348		392	415	496	565		639	789	839	880
S		88	95	98	149	149		180	183	205	228		270	292	396	410
U1		202	207	220	295	305		363	370	385	428		454	546	548	575
U2		158	165	190	265	281		313	325	338	402		428	520	522	549
K		146	175	212	243	292		330	382	476	568		675	812	920	1012
