單價
￥1500.00元/件
品牌
上海禹軒
評價
| 發貨 | 上海 |
| 銷量 | 暫無 |
| 人氣 | 已有 107 人關注 |
| 數量 | +- 庫存100件 |
IP屬地：安徽，了解更多信息聯系我時，請告知來自貿易之家網，謝謝！
CCH2023第12屆國際餐飲連鎖加盟
2022-12-09
2023上海（2023國際廚房家具電器
2022-11-19
上海展訊（2023國際全鋁櫥柜展覽
2022-11-19
咨詢《2023中國清潔設備展-2023
2022-10-27
咨詢《2023中國消毒劑展-2023上
2022-10-27
品牌：
上海禹軒
單價：
￥1500.00
地址：
上海

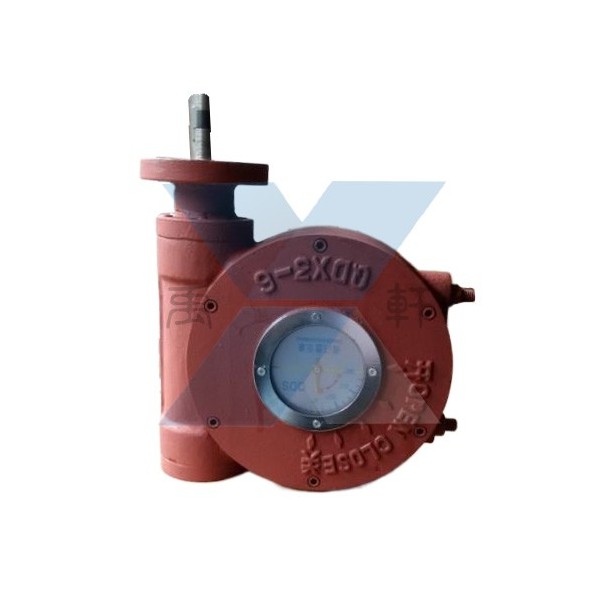

QDX3-D6推力型電動蝸輪箱，部分回轉型閥門裝置是一款90°部分回轉驅動裝置，適用于球閥、蝶閥、旋塞閥等類型閥門。閥門電動裝置特殊型可輸出360°多回轉型。產品共有14個型號-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,該產品是與多回轉電動裝置組合輸出大力矩部分回轉型閥門電動裝置。蝶閥可配套 DN300-DN2200 規格上使用，總共有10個等級規格。球閥可配套DN100-1200規格上使用，總共有12個等級規格。DF系列與電裝接盤為SO 5211標準
QDX3-D6推力型電動蝸輪箱結構尺寸：
型號 Model | D3-F | D4-F | D5-F | D6-F | D7-F | D8-F | D94-F | D10-F | D11-F | D12-F |
技術參數Technical - parameters | ||||||||||
速比 Ratio | 41：1 | 48：1 | 55：1 | 50：1 | 55：1 | 57：1 | 65：1 | 63：1 | 67：1 | 81：1 |
限位調整 Limit-adjustment | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° |
蝶閥 Butterfly valve DN | 125-150 | 200-250 | 300-350 | 400-450 | 450 | 500-600 | 700 | 800 | 900-1000 | 1100-1200 |
球閥 Ball-valve DN | 80 | 100 | 150 | 200 | 250 | 250-300 | 350 | 400 | 500 | 600 |
連接尺寸 Connection-size | ||||||||||
法蘭外圓（D） | 125 | 150 | 175 | 210 | 230 | 260 | 300 | 350 | 415 | 475 |
連接孔中心PCD(D0) | 102 | 125 | 140 | 165 | 185 | 200 | 254 | 298 | 356 | 406 |
凹面 Concave（D1） | 70×4 | 85×4 | 100×4 | 130×5 | 150×5 | 160×5 | 200×5 | 230×5 | 260×5 | 300×8 |
孔數-螺栓 Bolt（N-M） | 4-M10 | 4-M12 | 4-M16 | 4-M20 | 8-M16 | 8-M16 | 8-M16 | 8-M20 | 12-M20 | 12-M20 |
| 標準軸孔 Bore（d） | 24 | 28 | 38 | 45 | 50 | 60 | 70 | 80 | 100 | 110 |
鍵寬Key（b）×鍵高Key-High×條數NO.×90° | 8×7×1 | 8×7×1 | 10×8×1 | 12×8×2 | 16×10×2 | 16×10×2 | 16×10×2 | 20×14×2 | 25×14×2 | 28×16×2 |
可選軸孔（d-limit） | 22-26 | 28-36 | 32-40 | 38-48 | 50-55 | 45-60 | 55-70 | 70-90 | 80-100 | 90-120 |
安裝高度 Install-height（H） | 65 | 80 | 75 | 95 | 95 | 110 | 120 | 130 | 160 | 180 |
