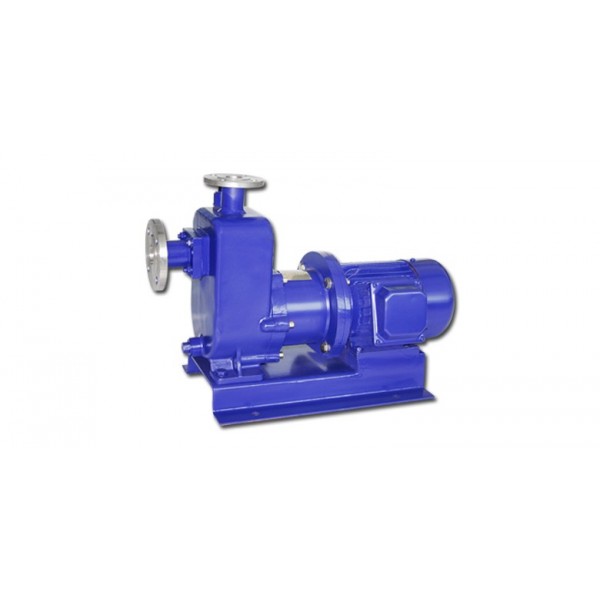

IMCZ型自吸式磁力驅動泵參照API685規范設計，產品為臥式、單級、單吸、徑向剖分蝸殼式離心泵。泵體采用底腳線支撐，軸向吸入、徑向排出、后

開門結構。它有泵、磁力傳動器、磁力泵特有結構和常規電機組成。根據磁學原理，當電機帶動外磁轉子旋轉時，永久磁場能穿透空氣隙和非磁性材質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封，從而解決了“跑、冒、滴、漏”問題，適宜易燃易爆、有毒、腐蝕性、易汽化揮發介質的輸送，具有安全環保及節能的優點。

IMCZ系列磁力泵是聯合我國設計組開發的新型無泄漏耐腐蝕泵，IMCZ系列磁力泵形式及基本參數等效用符合HG/T2730-2012《磁力驅動離心式化江

流程泵》標準，集自吸于一身，不需底閥和引灌水，即開即抽，輕松方便。

產品特點

IMCZ系列自吸泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見示意圖。泵啟動后，在離心力的

作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣不混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液體經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用，自吸垂直高度可達米，適用溫度：

-30℃－150℃（可定做高溫型）。

使用范圍

石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體，以及循環水設備配套
