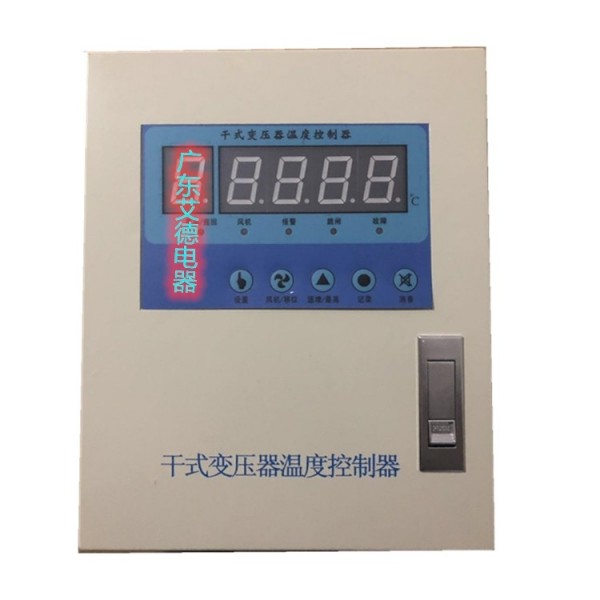

HY-BWD3K130干式變壓器電腦溫控儀

廣東省艾德電器有限公司  020-31609397

HY-BWD3K130 產品概述：

干式變壓器電腦溫控儀BWD-3K1303 C系列電腦溫控儀是為風冷干式電力變壓器可靠運行而設計的新一代多功能型電腦溫度控制儀。利用預埋干式電力變壓器三相繞組線包的三只pt100鉑熱電阻來檢測干式電力變壓器線包的升溫，并根據溫升自動控制冷卻風機的起停，超溫報警直至超溫跳閘以保證干式電力變壓器的安全運行。由于采用目前先進的RISC單片計算機并結合先進的IC叢儲與調整技術，根據JB/T7631標準設計而成，使得溫控儀具有結構簡單，運行可靠，抗干擾能力極強的特點。同時溫控儀還具-黑匣子-功能，可記錄停電前三個繞組線包的溫度及本機的工作狀態。

產品操作說明

1 上電：溫控器上電后。巡回顯示A、B、C三相線包溫度。

2 顯示方式切換操作：按“最高”鍵，則顯示三相線包中最高相溫度，同時“最高”燈亮；再按“最高”鍵返回巡回顯示三相溫度狀態，“最高”燈滅。

3 手動開關風機操作：按“手動風機”鍵，可手動啟/停風機?！笆謩印睙舯砻鳟?dāng)前手動操作風機的狀態。

4 掉電數據查詢操作：連續按“查詢”鍵，可依次顯示在上次掉電時Ａ、Ｂ、Ｃ三相線包溫度

產品技術參數：

1 測溫范圍： -30℃－200℃

2 測溫精度： 0.5%FS±１個字

3 分辨率： 0.1℃

4 工作電壓： AC176Ｖ～AC242Ｖ（ 50Hz ） 　　

5 功耗： ５ＶＡ

6 觸點容量 10A/AC220V

7 傳感器： 三支Ｐt100鉑熱電阻

8 繼電器觸點容量： 10Ａ／250ＶＡＣ

9 儀表重量： ＜1Kg

10 儀表外形尺寸： 160×80×134（寬x高x深）

開孔尺寸： 152x76（寬x高）
