文本顯示器常見故障及處理

薄膜按鍵壞可以整體換掉，不用考慮文本顯示器的程序，方便快捷

OP320 OP320-A  OP320-A-S OP325之類的文本顯示器沒有上傳程序到電腦的功能

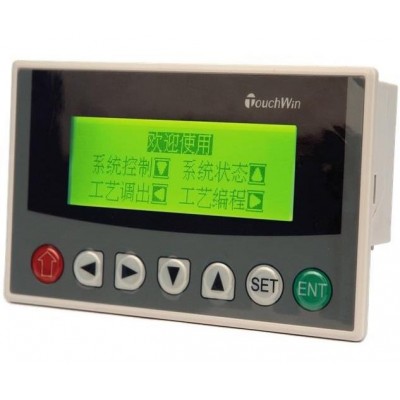

OP320 OP320-A OP320-A-S OP325 MD204L MPC低成本人機界面（HMI）產品，采用單色（3.7”）圖形點陣LCD顯示屏，提供漢字、西文、數字及 簡單圖形的顯示；OP320-A文本顯示器采用薄膜按鈕鍵盤，提供數字、參數輸入，指示燈、棒圖等形式顯示PLC的內部寄存器或繼電器的數值及狀態，并 可以通過其面板的按鍵操作改變內部寄存器或繼電器的數值及狀態。OP320-A文本顯示器可方便連接各種廠商的可編程控制（PLC）及各種具有串口通訊能力的電氣設備，是低成本控制設備的選擇。

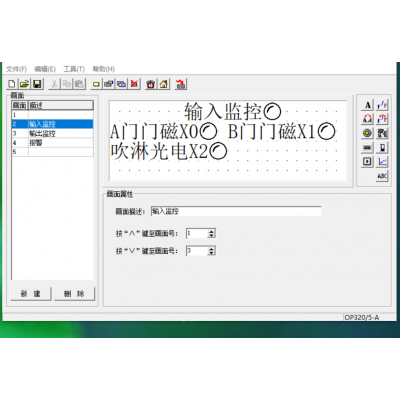

op320 MD204L的組態開發軟件基于Windows平臺，界面友好，簡單易用，開發人員可在短時間內掌握使用。

OP320 OP320-A mpc MD204L MD214 MD304 MD306L文本顯示器有以下特點:

多種組態方式

可以通過編輯軟件在計算機上組態，然后通過串口下傳到文本顯示器，為不同場合的應用量身定做。

組態部品有：文本、信息顯示、數據顯示/設定、棒圖、燈、圖象等。

靈活的通訊接口

（RS232/RS422/RS485任選）。對應PLC機種廣泛（包括三菱FX系列、歐姆龍C系列、西門子S7200系列、

松下電工FP系列、永宏FB系列、施耐德Modbus系列、臺達Delta系列、光洋SG系列等、單片機自由協議

科威EP系列 力揚PLC 信捷XC PLC系列 LG/LS K120S系列 豐煒VB系列PLC等等）

顯示區域

顯示區域192×64（24字符×4行，即12個漢字×4行 )

簡便的顯示方式

通訊協議和畫面數據一同下傳到顯示器，無須PLC編寫通訊程序

高度的安全性

對于改變參數具有密碼保護功能

具有報警列表功能

產品應用于：建筑機械、紡織機械、石材機械、注塑機械、鞋業機械、印刷機械、食品機械、

包裝機械、鑄造機械、交通機械、陶瓷機械、數控機械

3.7 英寸單色，20個按鍵

對應PLC機種廣泛

具有密碼保護功能,內置時鐘（可選件）

文本精靈，動態顯示文本

具有報警列表功能，逐行實時顯示當前報警信息

按鍵可被定義成功能鍵

帶背景光STN液晶顯示

一般說明

顯示

類型        黃綠色STN

使用壽命     20000小時以上，環境溫度25℃，24小時運行

顯示區域      192*64

亮度          電位器可調

文字設定      中文簡體/繁體、英文（24字符×4行，即12漢字×4行）

字符大小        點陣字體、矢量字體

按鍵          20個

存儲器

畫面        64KB FlashROM

數據        1KB SRAM

RS232

通訊口                     OP320-A：RS232/RS422；OP320-A-S：RS232/RS485；OP320-A-N：RS232

功能說明

電氣特征

輸入電壓                       DC24V

電壓范圍                       DC22V~DC26V

消耗電流                        小于140mA

允許失電                     10ms以下（實際失電小于1s）

抗電壓沖擊                   AC1000V，10mA，小于1分鐘（信號與地間）

絕緣電阻                      DC500V，10MΩ以上（信號與地間）

環境

運行溫度                      0℃~50℃

存儲溫度                    -20℃~60℃

運行濕度                    10%RH~90%RH（無凝露）

抗干擾能力                     干擾電壓：1500Vp-p 脈沖周期：1us 持續時間：1分鐘

空氣                         無腐蝕性氣體結構

冷卻方式                    自然風冷

保護等級                    前面板符合IP65

外部尺寸（mm）              172.0*94.0*30.0

面板開孔尺寸（mm）          163.0*85.0

其他文本顯示器編程及故障處理

臺達TP04  歐姆龍 MPT002  LG文本XP10BKA

西門子TD200 TD400

文本 FE1043編程及故障處理
