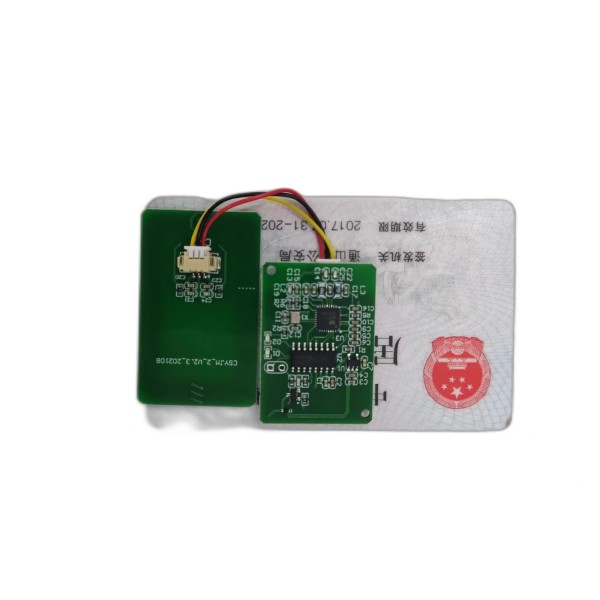

一、產品外觀及說明

身份證讀卡板, 新一代高度集成化讀卡板是在上一代基礎上進行的優化和改進，外觀簡潔，性能穩定。采用USB hid 標準接口即插即用，無需安裝驅動。

二、快速安裝指南

2.1硬件連接

將附送的USB連接線白色1.25-4P端子頭插入讀卡板白色插座中，另一頭USB插入上位機（安卓、Windows、Linux）任意一USB接口（如需要使用自定義USB連接線請參考讀卡板白色插座旁的絲?。?，讀卡板的另一端白色UART 1.25-4P接線端子和天線板的UART接線端子相連。插入主板后如果主板供電狀態，則讀卡板上電源指示LED（D1）亮起。

2.2測試DEMO軟件安裝

1.在設備上安裝我公司提供的測試APK安裝完將在桌面生成如下圖應用圖標。

2.點擊運行進入主界面，選擇USB讀卡。

3.讀卡器上放置身份證進行讀卡，尋卡讀卡時讀卡板上通訊指示LED（D2） 將開始閃爍。

2.3驗證安裝

將身份證放入天線板20mm范圍內，正常應開始讀卡并在大約700 ms-1200ms內將解碼信息顯示出來。

# 注意 天線板會受到周電磁干擾，干擾源有（CNC、五金類外殼、鐵皮），如果讀卡效果受到影響，可與我司聯系，給出安裝建議。

三、產品規格書

3.1技術參數

通訊接口：全速USB2.0,HID協議接口，1.25-4P插線端子讀卡協議：支持ISO/IEC 1443A/B

讀卡距離：20 mm，取決于天線周圍環境傳輸速率：106kBd

供電電壓：3.3V~5V

待機電流：<40mA

讀卡電流：<100mA

工作溫度：-25℃ - +85℃ 儲存溫度：-55℃ - +125℃

3.2機械尺寸

主板尺寸：

36MM*26MM*5MM

天線板尺寸：

45MM*28MM*5MM

3.3產品特性

最快解碼速率 720ms(毫秒)。

在網絡良好情況下，讀取身份證信息的時間不大于1.2秒。

網絡延時>100ms 時 解碼準確率不低于90%，單次解碼平均耗時不高于1.5秒。

網絡延時>200ms仍能滿足終端讀取身份證信息的要求。

平均解碼速率 955ms/萬次，解碼成功率 99.9%。支持Android\IOS\Windows\Linux對接接口。

數據傳輸采用雙向分段加密算法，保證數據的安全性。

3.4應用場景

適用于辦公區域、酒店、通道閘機、寫字樓、學校、商場、商店、社區、公共服務及管理項目等需要用到身份證核對的設備。
