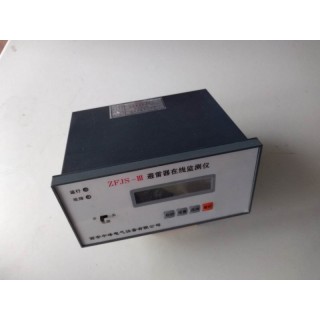

ZFJS-III型避雷器在線監測儀

我公司根據不同的監測要求，生產的系列避雷器在線監測器，既能滿足室內外精確遠距離集中監測，

也可對避雷器實行簡單分散監測。

1．  簡介：ZFJS-III避雷器在線監測器是高壓交流電力系統中與避雷器配套使用的儀器。該儀器串接在避雷器接地回路中，監測器中的毫安表用于監測運行電壓下通過避雷器的漏電流有效值，可以判斷避雷器內部是否受潮，元件是否異常等情況。動作計數器則記錄避雷器在過電壓下動作的次數。指示燈是正常與否的警告。該型有適合不同電壓等級電網中運行的避雷器，在線監測避雷器，充分增加電網運行安全。

監測器與避雷器完全隔離，電流取樣由穿心傳感器通過避雷器底部下端接地線，安全可靠。

2、主要電氣參數

計數器動作值            0-99

全電流有效值：          0-20 mA
3、外形尺寸及安裝說明

開口尺寸：148X75mm   高度125mm

監測器安裝高度宜適當（一般在1.5m-1.7m），以方便值班人員看清記錄器中的毫安表及動作記錄器。

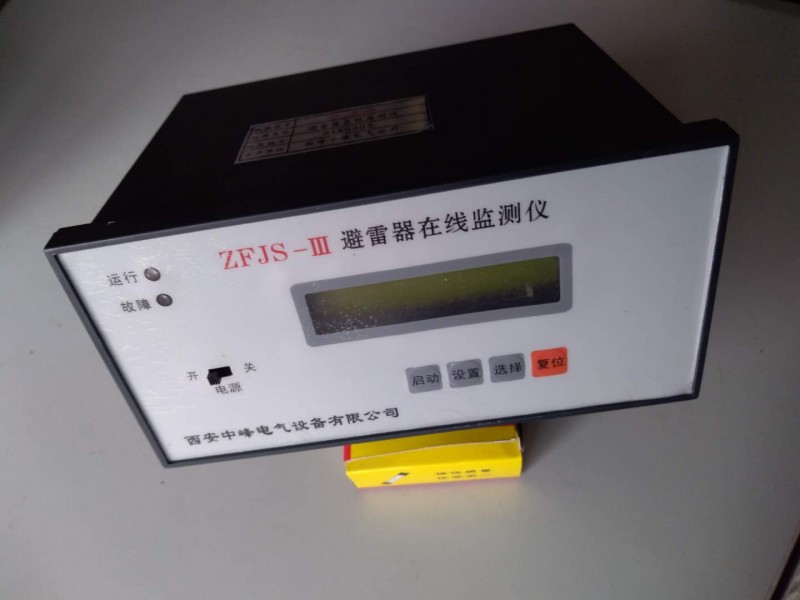

4．操作說明及視圖

1—指示燈，2—自啟動開關，3-操作鍵

set i=20.00 mA -------指額定電流為20毫安 ，

當實際電流大于20毫安時故障燈亮同時輸出常閉和常開接點。

ia,ib,ic--全電流值,

#1—監測儀編號

 N=10   -------指實際電流大于額定電流次數和避雷器動作次數。

電源開關置于關狀態，按選擇鍵和設置鍵 改變額定漏電流值I和動作次數N

然后按啟動鍵監測儀工作，打開自啟動開關。

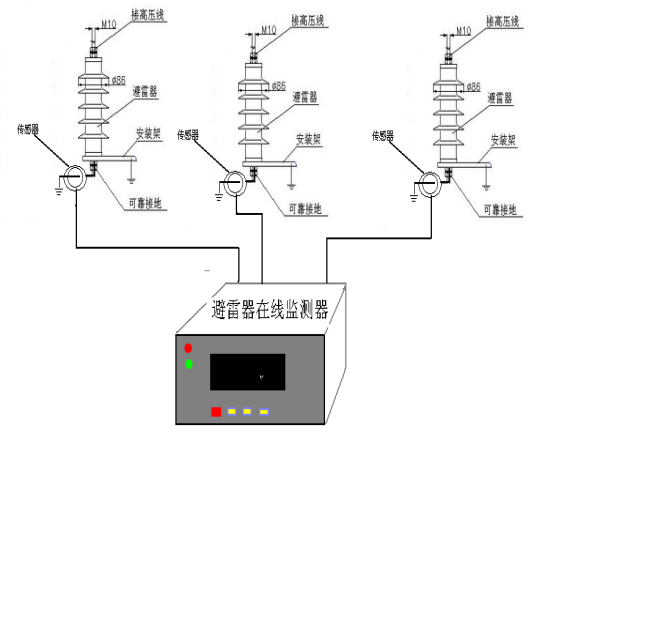

5．接線如圖：

 六，售后服務

整機質保3年，人為或是外力損壞不在質保范圍內。技術支持專線接聽，可視指導操作。
