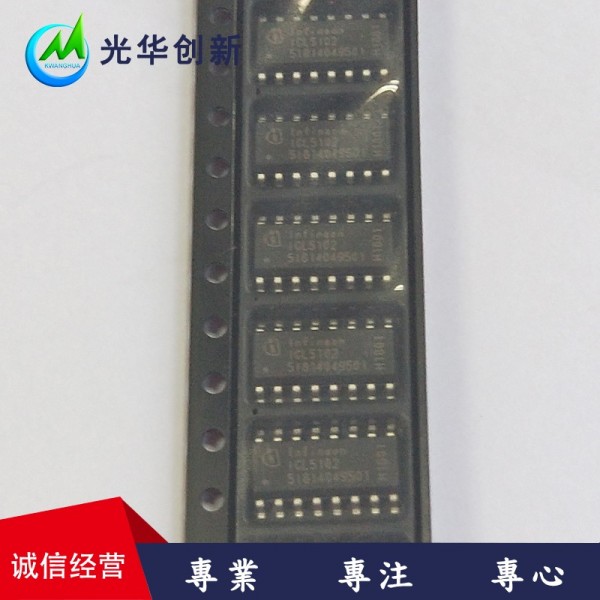

高壓諧振控制器 IC，帶適用于 LED 驅動器的 PFC

這款 ICL5101 將半橋控制器與 PFC 級集成在一個封裝中。這種高度集成確保了外部組件數量少，為 LED 驅動器等緊湊型照明供電應用所需的理想的小尺寸設計創造了條件。

PFC 級在 CrCM 和 DCM 模式下運行，支持在低負載條件下（下至標稱功率的 0.1%）穩定工作。半橋諧振級 – 通常采用 LLC 拓撲結構 – 為額定電壓高達 650V 的分立 MOSFET 提供高、低邊柵極驅動器。

其非重疊死區時間具有適應性，低至500ns1.0μs.此 IC 的所有工作參數都可以通過簡單的電阻來調節，是低價位可靠配置的理想選擇。通過一套包括可調節外部過溫保護和電容式負載保護在內的齊全的保護功能，保證了對故障狀態的檢測，提高了系統的安全性。

特征描述

支持交流和直流輸入

PFC 和半橋 IC 的組合

集成高邊柵極驅動器

功率因數校正 > 99%，THD < 10%

效率高達 95%

超快點亮，時間 < 200ms

擴展結溫范圍 -40°C 至 + 125°C，支持戶外使用

穩定的低負荷工作模式，負載可低至標稱功率額定值的0.1%

優勢

高集成水平可以降低外部組件的數量和成本

所有操作參數均可通過簡單的電阻進行調節，以實現簡單配置

穩定的低負載運行模式

全面的保護模式

潛在應用

室內外大功率 LED 照明

高棚和低棚照明

街道照明

停車場和區域照明

辦公照明

商店照明
