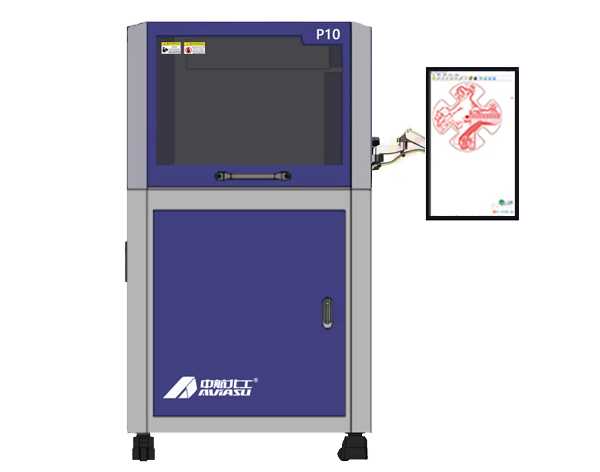

全自動PCB雕刻機 P10 自動調整刀深

產品特點： 采用德國原裝進口頂級主軸，徑跳小，加工精度高，穩定性好。 控制系統：采用四軸控制，X/Y軸采用伺服電機驅動，Z/W軸采用高精度步進電機。 自動定深：Z/W軸協調工作，

產品特點：

? 采用德國原裝進口頂級主軸，徑跳小，加工精度高，穩定性好。

? 控制系統：采用四軸控制，X/Y軸采用伺服電機驅動，Z/W軸采用高精度步進電機。

? 自動定深：Z/W軸協調工作，配以同軸深度控制裝置，保證刀具雕刻深度一致，從根本上避免了因覆銅板不平導致的加工精度變化。

? 真空吸附：采用網格精密吸附平臺，避免了雙面膠或夾具固定的繁瑣，提高了加工速度和質量。

? 高分辨率激光刀具檢測系統：設備在加工前后都會對刀具進行檢測，保證加工的質量，檢測分辨率：0.1mm。

? 刀具庫：采用18把帶有定位環的刀具，垂直取放刀，一體化刀庫，獨立刀座。

? 對刀位：采用黃銅材質，垂直對刀，Z/W軸協調工作，配以同軸深度控制裝置，保證刀具雕刻深度一致。

? 吸塵系統：采用超靜音工業吸塵裝置，邊工作邊吸塵，有效清除加工過程中產生的粉塵。

? 自動視覺定位：專利技術，通過310萬像素工業相機及工業鏡頭，準確觀測板面線路，只需識別2孔，就能自動計算出所有孔位置，并可對板面的旋轉、變形進行智能補償，使鉆孔孔位更加準確；無需定位孔，鉆孔、割邊更方便。

? 自動換刀系統：18刀位自定義刀具規格，自動刀具選擇功能選擇最適合的刀具，高分辨率激光檢測刀具系統檢測刀具，加工PCB只要點擊鼠標即可輕松完成，“傻瓜式”制作PCB。

? 自動刀具選擇：專利技術，軟件自動選擇最適合的刀具參數，免除人工選擇刀具參數的繁瑣。

? 自動原點定位：可以從任意位置自動回到設定的原點，定位準確，消除了目測誤差。

? 斷點、斷電續雕：設備具有記憶功能，可以從任意百分比開始雕刻，或者雕刻到任意百分比結束。

? 脫機防真虛擬加工：根據設定的參數，軟件模擬顯示實際加工過程。具有脫機仿真功能，初學者可以仿真運行，熟悉軟件。

? 實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置。

? 萬能鉆孔：對于孔徑大于0.8mm的孔，用銑刀挖孔，減少換刀次數，提高加工效率。

? 區域雕刻：當產品驗證時只需要驗證部分環節時，可以采用區域雕刻，雕刻自己所需的部分電路。

? 設備具有硬軟件雙重限位保護，保證設備安全。急停按鈕、智能報警和安全防護罩保證操作人員的安全。

? 無線Wifi控制：利用高性能無線Wifi模塊實現穩定遠程聯機，并進行遠程操作控制。（選配）

? 機器自帶照明功能，安全防護罩設有觀察窗口，方便觀察整個PCB雕刻過程。

產品參數：

1）加工面板：?jiǎn)?雙面板

2）主軸：德國原裝進口頂級主軸

3）主軸轉速（r/min）：10000~60000，軟件控制無極可調

4）X/Y驅動：伺服電機

5）Z/W驅動：高精度步進電機

6）最大移動速度（m/min）：15

7）最大加工板面：320x240

8）最小加工線徑：4

9）最小加工線距：4

10）最小鉆孔孔徑：0.15

11）回零誤差：≤0.002

12）鉆孔速度（strokes/min）：120

13）刀深調節：自動調節刀深

14）視覺定位系統：310萬像素工業相機

15）吸塵系統：與主軸同步，邊工作邊吸塵，超級靜音

16）限位保護：軟件限位加硬件限位雙重保護

17）控制方式：嵌入式ARM，標配品牌PC

18）刀具庫：18刀位，自動換刀

19）通信方式：RS-232/USB

20）引導式軟件，標配加密狗，軟件兼容格式：Protel 99SE/DXP、Altium Designer、Cam350、Eagle、Pads、Proteus、Auto CAD等EDA軟件

21）安全罩：金屬可視安全防塵罩，立式底柜設計，可以存儲耗材

22）整機功率：500

23）電源：220VAC（+7%、-10%）/50Hz

24）外形尺寸：800 x 800 x 1460mm

25）重量：280kg
