遠蘇科技PCB制板方案 實驗室快速PCB雕刻機打樣

本方案編號:PCB500

方案配置：

裁板機：型號 C60

雕刻機：型號 V5

過孔電鍍機：型號K90

放大鏡：型號SUV100

配件：雕刻刀 1套/10把 雕刻鉆1套/10把

耗材：覆銅板10片 規格：標配

生產工藝及生產過程：

PCB雕刻制板工藝：（單面）

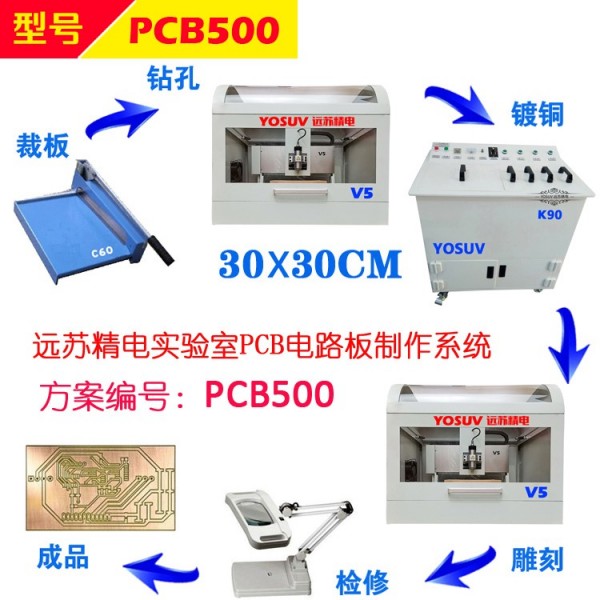

裁板－鉆孔－雕刻－板面處理－檢修－成品

PCB雕刻制板工藝：（雙面）

裁板－鉆孔－過孔電鍍－雕刻－板面處理－檢修－成品

工藝目的：

裁板：將覆銅板通過精密裁板機裁成所需尺寸，一般比所需要尺寸多出來1CM邊框。

鉆孔：根據軟件提示，將PCB板上所有的孔通過雕刻機鉆出所需的孔。

孔金屬化：用過孔電鍍系統對PCB板上的孔進行金屬化處理。

雕刻：用PCB雕刻機對覆銅板進行雕刻，雕刻出所需的線路。

檢修：通過放大設備處理表面細微金屬碎屑，以便于達到最佳效果。

設備配置：

 (1)裁板機C60

產品概述： 遠蘇科技是國內頂級PCB雕刻機生產制造商，專注于國內外高端企業及學?？蛻舻木苎邪l制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。

技術參數

產品亮點

·         特制鋼長壽命刀刃，耐用性強，獨特的省力杠桿式設計，輕松切割各種厚板材。

·         流線型的外觀符合人體工程學的設計。

·         配置水平對位功能，可以方便的切割固定形狀的PCB板。

·         最大切割長度345mm，最大切板厚度3mm。

·         具有對位和固定標尺，精度更高，使用更方便。

·         防誤傷安全裝置，固定透明保護罩，既保證不會誤傷手指，同時也可以清晰觀查切板過程及切板質量。

產品用途

C60高精度裁板機主要用于PCB制板工藝過程中線路板的裁切工藝，流線型的外觀設計，獨特的省力桿設計及防誤傷裝置，讓操作者能夠安全輕松的裁板。

(2)過孔電鍍機K90

產品概述： 遠蘇科技是國內頂級PCB雕刻機生產制造商，專注于國內外高端企業及學?？蛻舻木苎邪l制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。

技術參數

產品亮點

·         電鍍液微循環系統：內置兩套微孔發泡管和靜音氣泵使電鍍液形成微循環，提高過孔電鍍的質量。

·         電鍍件往復運動功能：通過調速，可控制電鍍速度。

·         環保無污染：K90采用新型環保黑孔化直接電鍍工藝，安全、可靠、高效。黑孔液不含有傳統的化學鍍銅成分，取消甲醛和危害生態環境的化學物質在配方中的使用，屬于環保型產品。

·         操作便捷：產品槽體采用耐酸堿材料，恒溫裝置采用鈦加熱管，能自動恒溫，槽體工作時間、溫度可預設，操作簡易方便，自動化程度高，貫孔導通率100%。

·         一體化的設計：使整機結構緊湊。

·         密封式的設計：保證電鍍液不受污染，保證電鍍質量。

產品用途

K90過孔電鍍機，又稱孔化機，鍍銅機，在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常用于雙面板線路板的貫孔沉銅工藝。將完成鉆孔的覆銅板置于本機中，設置好相關參數，即可輕松快速的完成金屬孔化工藝，機器帶有加熱，鼓氣及電鍍功能。

(3)線路板雕刻機V5

產品概述： 遠蘇科技是國內頂級PCB雕刻機生產制造商，專注于國內外高端企業及學?？蛻舻木苎邪l制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。

技術參數

產品亮點

l   自動原點定位：可以從任意位置自動回到設定的零點，擁有原點記憶功能。

l   雙面板自動定位技術：保證了定位的精確性與正確性。

l   斷點續雕：從任意百分比開始雕刻，或雕刻到某一百分比結束。

l   模擬運行：根據設定的參數，仿真顯示實際加工過程。

l   實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置。

l   任意區域選擇雕刻：選擇任意區域，進行雕刻。

l   組合雕刻/自動選擇刀具：選擇兩把雕刻刀，自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀，快速銑掉大塊的空白區域。

l   萬能鉆孔：使用固定銑刀挖出任意孔，減少了換鉆頭的次數。

l   外形銑割：板子雕刻完成后進行外形銑割。

l   智能主軸轉速優化功能：根據刀具自動優化主軸轉速，從而提高雕刻精度。

l   強兼容性：兼容目前市面上所有EDA軟件。

l   操作簡單：簡單易學，只需20分鐘即可熟練上手操作。

l   自動關機：長時間無操作指令則自動關機，保護設備。

l   LED照明：方便運行過程中清晰的觀察pcb制板情況。

l   超限保護：當人為操作不當觸發X、Y、Z極限保護裝置時，機器自動暫停，按復位按鈕即可恢復運行。
