產品概述：

技術參數
原理結構：直通鑄造閥
公稱通徑：20－300mm
公稱壓力：PN1.6、4.0 、6.4MPa
連接形式：法蘭JB78－59、JB79－59
閥體材料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
常溫型：-20℃－+200℃     散熱型：-40℃－+450℃
壓蓋形式：螺栓壓緊式
填料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管
閥芯形式：雙導向單座柱塞式閥芯
流量特性：等百分比特性、直線特性、快開特性
閥芯材料：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti

運行參數：

公稱通徑DN			20	25		32	40	50	65	80	100	125	150	200	250	300
座直徑dn(mm)			20	25		32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv		單座	5.0	8		12	20	32	50	80	120	200	280	450
		雙座		10		16	25	40	63	100	160	250	400	630	1000	1600
行程mm			10	16			25		40			60			100	100
允許壓差△MPa			≤公稱壓力
基本誤差%			±2.5
回差%			2.5
死區%			1.0
始終點偏差%			±2.5
額定行程偏差%			2.5
允許泄漏量Q			Kv值的0.01%                    按GB4213－84標準
可調范圍			50:1
執 行器	PSL		PSL201		PSL202		PSL204		PSL208			PSL312			PSL320
	3810L		381LSA08		381LSA20		381LSB30		381LSB50			381LSC65			381LSC160
材質選擇	1.6MPa		常溫－20℃~+200℃           鑄鐵HT200
	4.0MPa		常溫－40℃~+200℃           鑄鋼ZG25         鑄不銹鋼ZG1Cr18Ni9Ti
			中溫－40℃~+450℃           鑄鋼ZG25         鑄不銹鋼ZG1Cr18Ni9Ti
	6.4MPa		常溫－20℃~+200℃           鑄鋼ZG25         鑄不銹鋼ZG1Cr18Ni9Ti
			中溫－40℃~+450℃           鑄鋼ZG25         鑄不銹鋼ZG1Cr18Ni9Ti

使用范圍：

應用范圍

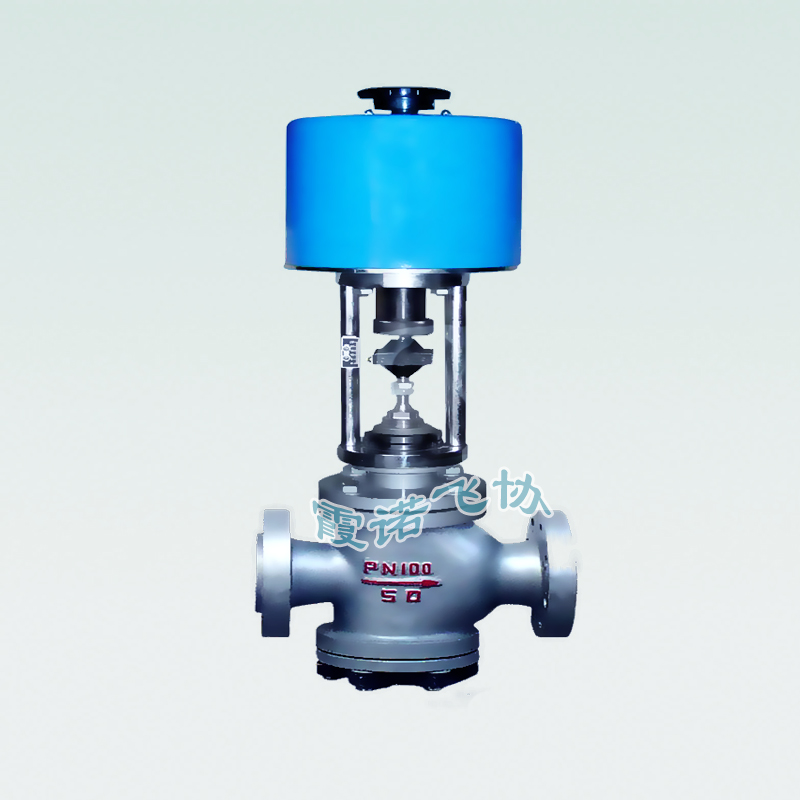

電動單（雙）座調節閥，配用PS、3810、ZAZ、DKZ等系列直行程電動執行機構，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，具有體積小，重量輕、連線簡單、泄漏量少的優點，但抗不平衡力較小，故閥門前后的工作壓差不宜過高。它們能廣泛應用于電力、冶金、石油、化工、輕工、環保等行業的工業過程自動控制系統中。
