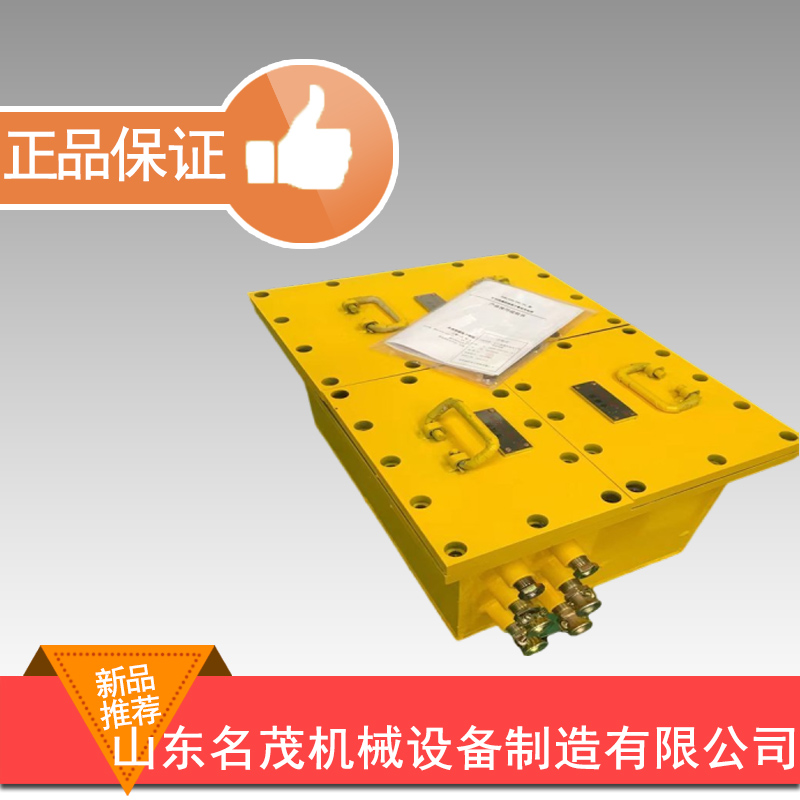

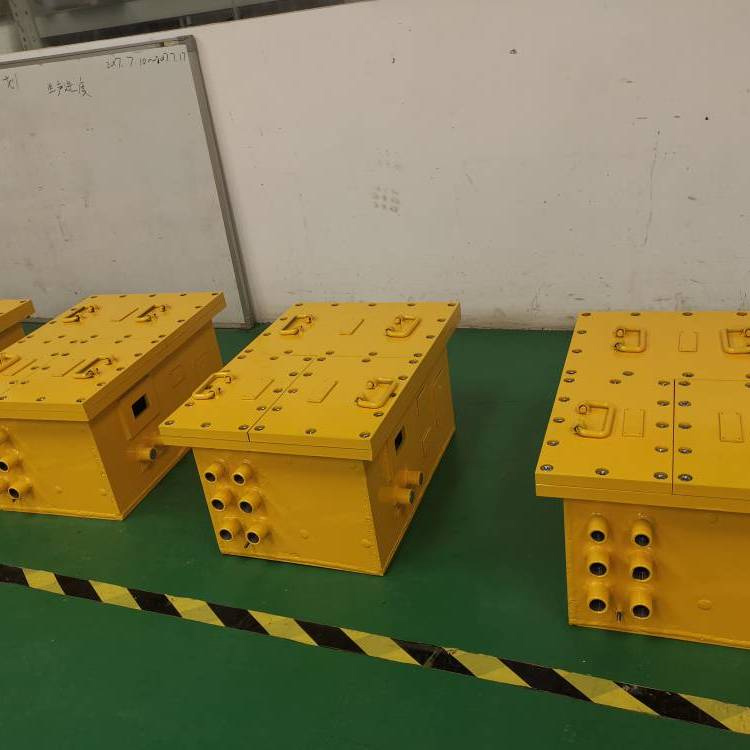

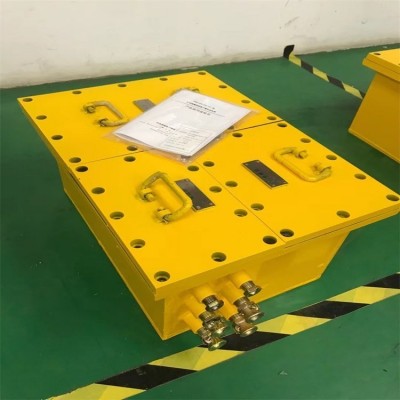

DXBL1536/127B 礦用隔爆型鋰離子蓄電池電源（以下簡稱電源）可用于需要大容量后備電源的設備和系統中。詳情咨詢：山東名茂機械設備制造有限公司 劉經理 13365475158

1.1 規格及型號

DX B L 1536 / 127 B

備用額定輸出電壓  電源標稱能量，Wh  鋰離子蓄電池  隔爆  電源箱

1.2 防爆型式

電池箱為礦用隔爆型，防爆標志為“ExdIMb”

1.3 電源在下列環境條件下能正常工作：

a) 環境溫度：0℃～40℃；

b)空氣相對濕度：≤95﹪（＋25℃）；

c)海拔高度： 不高于 2000m；

d)大氣壓力：80kPa～106 kPa(海拔高度不高于 2000 米)；

e)無顯著振動和沖擊的場合；

f)允許在煤礦井下有瓦斯（甲烷）和煤塵爆炸危險、周圍無腐蝕性氣體的環境中使

用；

1.4 工作方式：連續工作。

1.5 執行標準

a) GB 3836.1-2010 爆炸性環境 第 1 部分：設備 通用要求

b) GB 3836.2-2010 爆炸性環境 第 2 部分：由隔爆外殼“d”保護的設備

c) GB4208-2008 外殼防護等級（IP 代碼）

d) AQ1043-2007 礦用產品安全標志標識

e) 礦用隔爆（兼本安）型鋰離子蓄電池電源安全技術要求（暫 行）

f) Q/HKD89-2018 礦用隔爆型鋰離子蓄電池電源。

 4.電氣性能和技術參數：

 （1）單體電池標稱電壓：3.2V；

（2）單體電池額定容量：60Ah；

（3）單體電池允許最大過充電壓：3.65V；

（4）單體電池允許最低放電截止電壓：2.75V；

（5）電池組最大允許充電電流：＜25A；

 （6）電池組最大允許放電電流 ＜45A；

（7）單體電池數量：8 個；

（8）單體電池最高允許工作溫度：60℃；

（9）單體電池保護恢復溫度：55℃；

（10）電池組的額定容量：60Ah；

 （11）電池組的最低允許使用容量報警值：50Ah；

（12）電池組充電過流保護值：25A；

（13）電源電池的額定能量：1536Wh；

 （14）電源額定輸出電壓：127V；

（15）電源額定輸出電流：127V/7.5A；

（16）電池組輸出過流保護電流：45A；

（17）電池組額定輸入電壓范圍：≤30V；

（18）電源額定輸入電流范圍：＜7.5A(127V）；

（19）電池型號：LFL2-60。

2． 2 結構概述

電源由外殼、電池組和電池組管理系統、逆變器、充電器、充放電繼電器及顯示屏組

成。如上圖所示，電源有三個腔體組成(鋰電池組腔、接線腔、電池組管理系統腔)。通過

各電源的接線腔與電池組的管理系統相連接，對電池組進行充放電管理控制。電池組管理

系統腔側壁裝有兩個按鈕點動自復位按鈕，一個按鈕是電源啟動開關，另一個是顯示屏翻

頁按鈕。

2．3 外形尺寸： 920×470×260mm（長×寬×高）

2．4 重量： 110Kg
