ZP127礦用自動噴霧降塵裝置 （大巷定時噴霧）廠家直銷：山東名茂機械設備制造有限公司

1.概述

本裝置采用單片機程序化智能控制系統，性能穩定、質量可靠、功能強大，具有實時鐘功能，可以按照您需要的時間段實施噴霧降塵，可精確到秒，時間精確無誤，具有集成電路一體化傳感器(可根據用戶要求,配置各種原理的傳感器)，高可靠性電動球閥;多種措施并舉,實現所需時間段內噴霧、人過停噴、人過后在設定的時間段內繼續噴霧之功能。

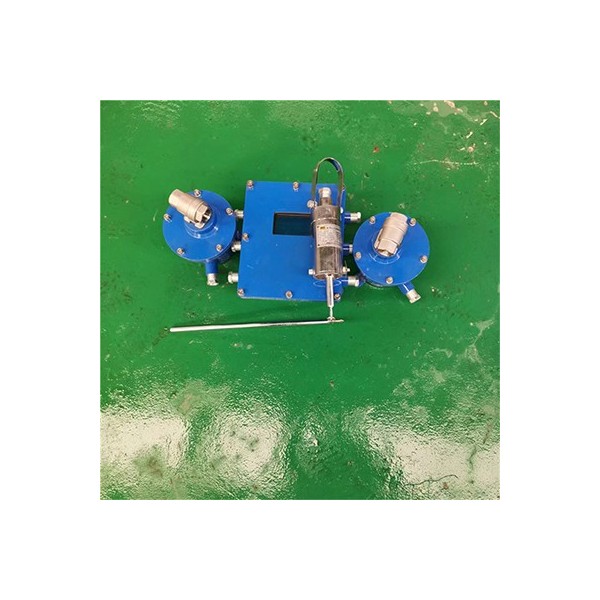

2.裝置組成

①ZP-127Z礦用自動噴霧降塵裝置主控箱1個。

②DFH-20/7礦用本質安全型電動球閥1個。

③ZP-12R礦用自動噴霧降塵裝置用熱釋光控傳感器2個。

3.環境條件

3.1環境條件

環境溫度：O℃～40℃ 相對濕度：≤95%  大氣壓： 86kPa ～ 110kPa.

3.2 最惡劣的貯運條件：-40℃～+60℃

4.主要技術參數

4.1  ZP-127Z礦用自動噴霧降塵裝置主控箱的技術指標

輸入電壓：127V AC； 本安輸出：15V/300mA（1路） 12V/100mA（2 路）

電源電壓波動值：標稱值的80%～120%；

輸入控制信號：高電平3V DC～12V DC，低電平 0V DC～1V DC；

水壓適應范圍：0.2MPa～7.0Mpa；

動作維持時間：5s～1200s；        設定時間允許誤差：±2s；

4.2 ZP-12R礦用自動噴霧降塵裝置用熱釋光控傳感器的技術指標

工作電壓: 9VDC～12VDC （本安）    工作電流: ≤100mA

輸入信號：人體釋放的有特定波長的紅外光

輸出信號：高電平 ：12V DC±3V DC；低電平：0V DC～1V DC

 探測距離：≤8m    視場角度；100°

4.3 DFH-20/7礦用本質安全型電動球閥的技術指標

工作電壓:   12V DC～18DC （本安）   工作電流:   ≤ 100mA

工作控制電流:   ≤ 5mA、        水壓適應范圍：0.2 MPa～7.0MPa

水溫適應范圍：0℃～+60℃      球閥開啟速度：3s～10 s

5.安裝使用說明

裝置在煤礦井下的安裝及結構示意圖見圖1。

6.安全使用須知

主控箱電源接線端子為127V非本安端子，安裝使用及維修過程中小心觸電;電源保險管是控制箱的保護性部件，不得隨意更改其規格型號，裝置出現故障時應先檢查保險管是否損壞，更換保險管時應先停電后更換。防爆面應定期涂防爆油或磷化處理

7.維修須知

a)本設備在礦井下嚴禁帶電安裝、檢修，即使是正常的開蓋維護亦必須先切斷電源；

b)必須由專業人員進行維修，維修不可影響防爆性能。

8.主要部件選配須知

主控箱電源保險管，電源變壓器，本安限流電路是該控制器的關鍵性部件在選配部件時必須嚴格按照原型號規格原生產廠家選配，建議直接到我廠配備。

9.設置說明

按遙控器面板  “＊”進入設置界面   “#”退出設置界面

“?”數值增加        “?”數值減小

“▲”光標向上       “▼”光標向下”

9.1設置：按“＊”鍵進入參數設置界面，按“▲”“▼”鍵進行模式、延時、時鐘、定時、編號、延遲、開噴、停噴、定時設置的切換；按“?”“?”鍵對數值進行設置。按“#”鍵退出設置；

模式：1大巷，2大巷定時，3觸控噴霧，4放炮噴霧，5綜采噴霧，6測塵噴霧，7遙控噴霧，8綜采系統，9防火防塵噴霧。

延時：1-250秒（傳感器信號消失后延時打開或關閉球閥時間）。

時鐘：實時時間。

定時：定時開關（開-定時時間有效，關-定時時間關閉）。

編號：0-250#（系統分機編號）。

延遲：1-10秒（風水聯動噴霧時球閥1、球閥2開關延遲時間）。

開噴：0-99分（大巷噴霧時間）。

停噴：0-99分（大巷停噴時間）。

定時設置：一天可任意設置10個時間段（出廠默認10個時間段，如需更多可增加）可以進行開、關設置。
