建筑石膏粉生產(chǎn)線項(xiàng)目(原料:天然石膏礦石、脫硫石膏、磷石膏)項(xiàng)目工藝過(guò)程分為四步:

(1)破碎環(huán)節(jié)

(2)預(yù)粉磨環(huán)節(jié)

(3)煅燒環(huán)節(jié)

(4)儲(chǔ)料輸送環(huán)節(jié)

折疊編輯本段化學(xué)成分

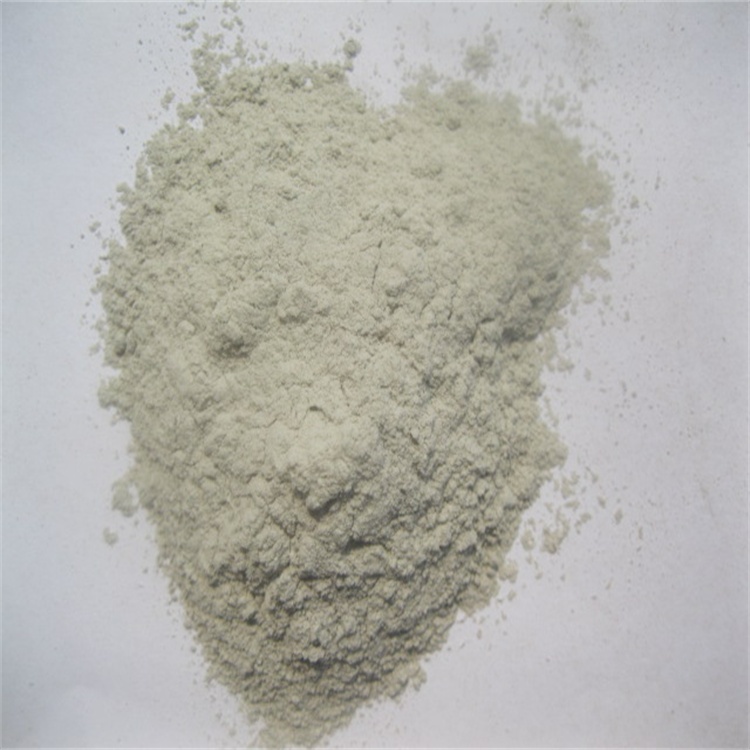

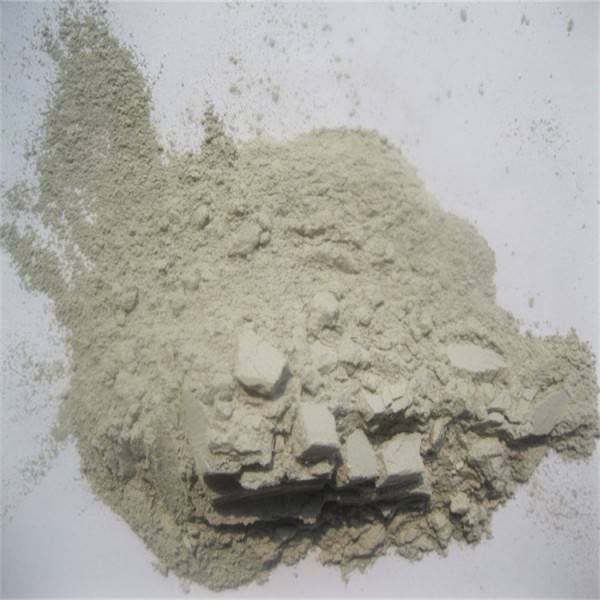

石膏:

CaSO4˙2H2O

晶體化學(xué):

理論組成(wB%):CaO 32.5，SO3 46.6，H2O+ 20.9。成分變化不大。常有粘土、有機(jī)質(zhì)等機(jī)械混入物。有時(shí)含SiO2、Al2O3、Fe2O3、MgO、Na2O、CO2、Cl等雜質(zhì)。

結(jié)構(gòu)與形態(tài):

單斜晶系，a0=0.568nm，b0=1.518nm，c0=0.629nm，β=118.23';Z=4。晶體結(jié)構(gòu)由[SO4]2-四面體與Ca2+聯(lián)結(jié)成∥(010)的雙層，雙層間通過(guò)H2O分子聯(lián)結(jié)。其完全解理即沿此方向發(fā)生。Ca的配位數(shù)為8，與相鄰的4個(gè)[SO4]四面體中的6個(gè)O和2個(gè)H2O分子聯(lián)結(jié)。H2O分子與[SO4]中的O以氫鍵相聯(lián)系，水分子之間以分子鍵相聯(lián)系。

斜方柱晶類，C2h-2/m(L2PC)。晶體常依發(fā)育成板狀，亦有呈粒狀。常簡(jiǎn)單形:平行雙面b、p，斜方柱m、l等;晶面和常具縱紋;有時(shí)呈扁豆?fàn)睢ｋp晶常見(jiàn)，一種是依(100)為雙晶面的加里雙晶或稱燕尾雙晶，另一種是以(101)為雙晶面的巴黎雙晶或稱箭頭雙晶。集合體多呈致密粒狀或纖維狀。細(xì)晶粒狀塊狀稱之為雪花石膏;纖維狀集合體稱為纖維石膏。少見(jiàn)由扁豆?fàn)罹w形成的似玫瑰花狀集合體。亦有土狀、片狀集合體。

折疊編輯本段理化性質(zhì)

英文名稱:gypsum 或者stucco

中文別名:二水石膏、軟石膏、水石膏、生石膏，化學(xué)名稱二水硫酸鈣

分子量:172.17

折射率:1.52

莫氏硬度:1.5~2

溶解性:微溶于水，溶于酸、銨鹽、硫代硫酸鈉和甘油

穩(wěn)定性:加熱至150℃時(shí)失去1.5H2O而成半水物(熟石膏)，繼續(xù)加熱至163℃失去全部結(jié)晶水變成無(wú)水物

毒性:無(wú)毒

應(yīng)用:用作密封膠的填充劑或用于配置無(wú)機(jī)膠黏劑

偏光鏡下:無(wú)色。二軸晶(+)。2V=58。Ng=1.530，Nm=1.523，Np=1.521。隨溫度升高2V減小，在大約90℃時(shí)2V為零。

加熱時(shí)存在3個(gè)排出結(jié)晶水階段:105~180℃，首先排出1個(gè)水分子，隨后立即排出半個(gè)水分子，轉(zhuǎn)變?yōu)闊啵卜Q熟石膏或半水石膏。200~220℃，排出剩余的半個(gè)水分子，轉(zhuǎn)變?yōu)棰笮陀彩唷＜s350℃，轉(zhuǎn)變?yōu)棰蛐褪郈a[SO4]。1120℃時(shí)進(jìn)一步轉(zhuǎn)變?yōu)棰裥陀彩唷Ｈ廴跍囟?450℃。

石膏及其制品的微孔結(jié)構(gòu)和加熱脫水性，使之具優(yōu)良的隔音、隔熱和防火性能。
