技術參數：

型號：XBD

流量：5-220L/s

壓力：1-50MPa

轉速：2900r/min

揚程：20-160m

價格：0.1-100萬

效率：1480r/min

軸功率：1.9-161kw

氣蝕余量：2.5-5.0m

型號意義：

XBD9.4/50-150L

9.4-額定壓力(1/10MPa)

50-額定流量(L/s)

150–進出口直徑（mm）

L–結構為立式

消防泵安裝：

1、泵就位前應復查基礎的尺寸、位置、標高及螺栓孔位置，是否符合設計要求，并按圖紙位置要求在基礎上放出安裝基準線。安裝應在混凝土強度達到設計要求后才能進行。

2、設備就位前，須將設備底座底的臟物或地腳螺栓孔中的雜物清除干凈，灌漿處的基礎表面鑿成麻面，并應鑿去被沾污的混凝土。水泵安裝要求─設備就位及找正、找平應符合下述要求：1）地腳螺栓安放時，底端不應碰孔底、地腳螺栓離孔邊應大于15mm，螺栓應保持垂直，其垂直度偏差不應超過10/1000。2）泵的找平應以水平中開面、軸的外伸部分，底座的水平加工面等處為基準，用水平儀進行測量，泵體的水平度偏差每米不得超過0.1mm。3）離心泵聯軸器同心度的找正，用水準儀、百分表或塞尺進行測量和校正，使水泵軸心與電動機軸心保持同軸度，其軸向傾斜每米不得超過0.2mm，徑向位移不得超過0.5mm。4）找正找平時應采用墊鐵調整安裝稍度。

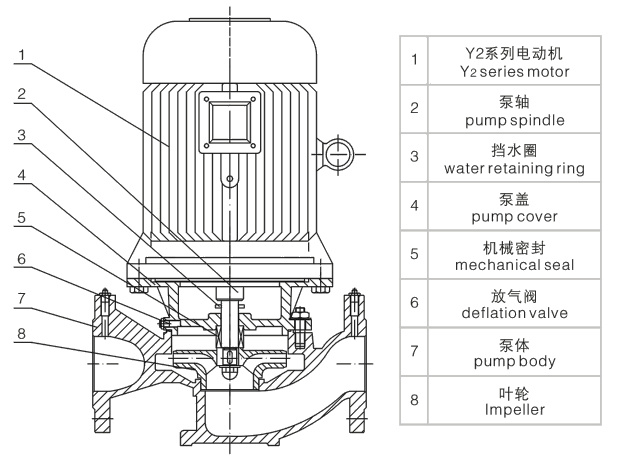

結構尺寸圖：
