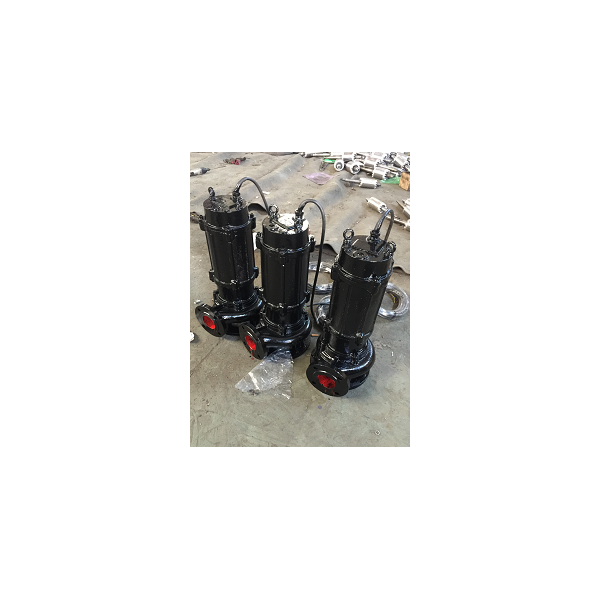

WQ潛水排污泵

    WQ系列潛水排污泵是消化、吸收國外同類產品技術的基礎上研制成功的，具有高效、防纏繞、無堵塞、自動耦合、高可靠性和自動控制等優點，在排送固體顆粒及長纖維垃圾方面，具有*功能。該系列泵排出水口徑為50∽600mm，流量10~7000m3/h,揚程為5∽60m,功率為1.5~315KW,通過固體顆粒直徑20~145mm。

    WQ潛水排污泵用途及特點

    WQ系列潛水排污泵主要用于市政工程、工業、醫院、建筑、賓館、飯店等行業。用于排送帶固體及各種長纖維的淤泥、廢水、城市生活污水（包括有腐蝕性、侵蝕性介質的場合）。

    WQ系列潛水排污泵體積小、結構緊湊、效率高、可以根據用戶要求進行水位自動控制，并備有自動保護裝置及控制柜，雙導軌自動安裝系統等。

    使用條件

    1、電機額定電壓380V，頻率50HZ三相交流電源。

    2、輸送介質溫度不超過40oC。

    3、輸送液體介質PH值為4-10。

    4、輸送介質中固相物容積比在2%以下。

    5、輸送介質密度小于1.2×103Kg/m3

    結構特點

    WQ系列潛水排污泵結構緊湊，并設置了各種狀態顯示，保護裝置，使得泵運行安全、可靠。

    1、*的電纜密封設計，排除了電纜漏水的隱患。

    2、定子采用F級絕緣，裝有熱保護元件。

    3、18.5KW以上泵采用外循環水自動冷卻，保證電泵在zui低水位狀態下安全運行。

    4、電機腔下底部裝有浮子開關，對電機側機械密封實施監護。

    5、在泵與電機的油室上端裝有油水探頭，對水泵側機械密封實施監護，一旦漏水，控制系統將報警保護。

    6、波紋管式雙端面機械密封，密封材料為碳化鎢、碳化硅及硬質合金，防止水進入電機，保證電機安全可靠運轉。

    7、副葉輪用于平衡機械密封外部壓力，防止水進入油室，從而延長電泵的使用壽命。

    8、葉輪設計*，大流道能夠通過長纖維及污物，抗堵塞、防纏繞、過流能力強。

    9、葉輪與蝸殼下端之間裝有可更換的耐磨套，保持泵以效率運行。

    葉輪設計特點

    為保證污物的順利通過，必須加大葉輪過流面寬度，對于大泵，可采用雙葉片、三葉片式；對于小泵，則采用單（雙）流道形式，它類似于一截面大小相同的彎管，又非常好的過流特性。避免了水流在低速情況下可能造成的堵塞、纏繞。這種*設計的葉輪流道，配合合理的蝸室，使污水中的紙、紡織物、垃圾袋及其它物料能自由通過。葉輪經過動、靜平衡，使泵在空載試運轉和帶負荷過程中均不產生振動。

    六、安裝與使用

    本公司生產的潛水排污泵，機泵同軸，結構緊湊，效率高，安裝維護方便，運行經濟，適應性強，其安裝方式有移動式安裝和固定式安裝，固定式安裝又分為自動耦合安裝與固定干式安裝，移動式安裝又叫自由式安裝。

    自動耦合安裝

    自動耦合安裝裝置可以將電泵快而簡便的沿著滑移導軌放入污水介質中，泵和底座自動耦合密封。安裝及維修提升非常方便。

    在這種安種形式中，泵與耦合裝置相連，耦合底座固定于泵坑低部（在建造污水坑時，與預埋好地腳螺栓，使用時將耦合底座固定即可）泵可以在導軌中上下自動移動，當泵放下時，耦合裝置自動地與耦合底座耦合，而提升泵時與耦合底座自動脫離。

    這種方式可根據用戶要求配備液壓開關，中間端子箱及全自動保護控制柜。在選型時，應注明泵的型號、安裝方式、池深、泵控制保護方式，以便提供*的系統。如用戶特別需要，我廠可提供特種材料的泵。

    固定干式安裝

    泵裝置于泵坑另一側，與進水管一起固定在底座上。由于采用水套式冷卻系統，可確保水泵在滿載條件下運行。優點：水流對積水坑的連續沖擊不損壞水泵且可承受意外的泛濫。適合于市政建設，立交橋地下泵站污水的排放。

    移動式安裝方式

    電泵以支架支撐，接上出水軟管即可。適合于河道治理、工業污水排放、市政建設污泥的抽送等場合。

    安裝與使用注意事項

    （1）啟動前應仔細檢查電泵在運輸、存放、安裝過程中有無變形或損壞，緊固件是否松動或脫落。

    （2）檢查電纜有無破損、斷裂等現象，如有損傷，需更換以免漏電。

    （3）檢查電源裝置是否安全可靠、額定電壓與銘牌必須相符。

    （4）用兆歐表檢查電機定子繞組冷態對地絕緣電阻值不得小于50M佟￡

    （5）嚴禁用泵的電纜作為安裝和起吊繩用，以免發生危險。

    （6）泵的旋轉方向從進水口看為逆時針轉動，如果泵反轉，只需將電纜中的任意兩根對調一下接線位置，水泵即可正轉。

    （7）水泵應垂直潛入水中，不允許橫放，不能陷入污泥中，水泵移動時，必須切斷電源。

    （8）電泵多次使用后，必須放入清水中運轉數分鐘，防止泵內留下沉積物，保證電泵清潔。

    （9）電泵長期不用時，應將電泵從水中取出，以減少電機定子繞組受潮的機會，增加電泵使用壽命。

    （10）在正常工作條件下，電泵工作一年后，應進行維護保養，更換已磨損的易損件，檢查緊固狀態，補充或更換軸承潤滑脂及油室中的機械油，保證電泵良好運轉。

    七、性能參數：
