山特電子西安總代理山特城堡3C3 PRO 100KS/100kvs/90kw經典產品系列的全新換代產品，采用全數字化控制技術，集成了當代電力電子和自動控制領域的最先進技術成果，為用戶關鍵負載提供安全、可靠、穩定、環保的電力保障。在延續城堡3C3系列UPS高可靠度和高適應性的同時，全新一代城堡3C3Pro提供了更大的功率、更低的TCO、更可靠的業務保障和更便捷的維護和管理。本產品適用于中、小型數據中心，計算機數據機房，通訊基站，自動化控制系統，安保系統，廣播電視系統，工廠生產過程控制，石油化工等環境使用。

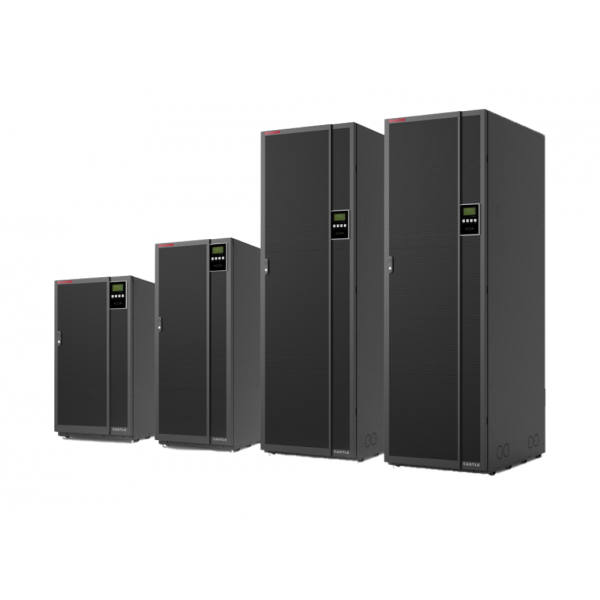

山特城堡3C3 PRO 100KS/100kvs/90kw產品特性功率范圍: 100KS/100kvs/90kw

拓撲技術: 在線雙轉換技術、高頻IGBT整流、塔式設計

輸入輸出: 220V/380V 4線

頻率: 50/60 Hz

拓撲結構： 在線雙變換式

  輸入相位：三進三出

  輸出電壓精度：±2%，±1%

  輸出頻率精度：跟隨市電

  輸出過載能力：負載大于100%，工作10秒轉旁路；負載大于 110%，投載 200毫秒后轉旁路

  工作溫度：0℃－40℃

  存儲溫度：0℃ -40℃

  環境濕度：<95%

  海拔高度：<1000m

  尺寸WHD(mm)：882x663x1068

  凈重（Kg）：100

  客戶服務和支持：三年保修/24小時免費服務熱線/全國聯保

山特城堡3C3 PRO 100KS/100kvs/90kw產品特點：

  高達0.9輸出功因，與當代IT設備完美匹配，適應性更廣；

  雙/單輸入可選，滿足不同用戶需求，靈活性更高；

  電池節數連續可調，可靈活配置；

  94%雙轉換模式效率；

  98%節能模式效率，提升了電能轉化效率，降低了運營成本；

  占地面積小，可高達44%空間節省；

  便捷安裝，節省您的安裝成本；

  標配防塵網，滿足更多應用場景；

  PCBA三防技術，提升系統可靠性；

  N+X冗余并機技術，提升電力系統可靠性;

  采用高可靠性關鍵元器件選型設計；

  Winpower監控，可通過網頁、APP監控、管理您的電力運行；

  全前方維護，節省服務空間；

山特城堡3C3 PRO 100KS/100kvs/90kw適用環境：

    中、小型數據中心，計算機數據機房，通訊基站，自動化控制系統，安保系統，廣播電視系統，工廠生產過程控制，石油化工

山特城堡3C3 PRO 100KS/100kvs/90kw規格參數表：

主要性能參數 3C3 Pro 20-200kVA

額定功率 (kVA/kW) 20/18, 30/27, 40/36, 60/54, 80/72, 100/90, 120/108, 160/144, 200/180

在線雙變換模式系統效率 高達94%

ECO節能模式系統效率 高達98%

并機能力 最大4臺

電池冷啟動 20-80K 支持，100-200K不支持

輸入特性

額定電壓 380/400/415V

電壓范圍 340~478V線電壓

196~276V相電壓

頻率范圍 50/60Hz，范圍42-72Hz

輸入電流諧波失真 <2% 線性負載

<5% 非線性負載

輸出特性

額定電壓 380/400/415V

3線/4線系統 3線/4線

額定頻率 50/60Hz

功率因數 0.9

電壓穩定度 穩態<1%

動態響應特性 0到100%負載階躍時，<5%

電壓總諧波失真 <2% 線性負載

<5% 非線性負載

過載能力 125% 負載，10 mins

150% 負載，1 min

旁路特性

額定輸入電壓 3 x 380/400/415V

電壓范圍 359~438V線電壓

207~253V相電壓

電池特性

電池類型 鉛酸電池、鋰電池

電池電壓 20-80kVA: 336-432V，默認384V

100-200kVA: 432-480V，默認480V

充電方式 智能電池管理

通訊

通訊插槽 2個Mini-slot插槽

通訊接口 3個樓宇告警輸入，1個通用干接點輸出

認證及證書

安全 IEC62040-1

EMC IEC62040-2

性能 IEC62040-3

證書 泰爾/ 節能/ CE/ 抗震

外觀及環境特性

尺寸（寬x深x高）mm 20/30/40kVA: 350 x 805 x 800

60/80kVA: 600 x 720 x 1200

100/120kVA: 600 x 796 x 1876

160/200kVA: 600 x 830 x 1876

重量（kg） 20kVA 30kVA 40kVA 60kVA 80kVA 100kVA 120kVA 160kVA 200kVA

61.5 67 93 177 184 283 311 457 457

防護等級 IP20

儲存溫度范圍 -15℃~55℃

工作溫度范圍 0℃~40℃

工作環境濕度 5~95%無冷凝

工作海拔高度 海拔1000m內無需降容

可選附件 NMC 卡

Modbus RTU卡 744-98065
