產品名稱

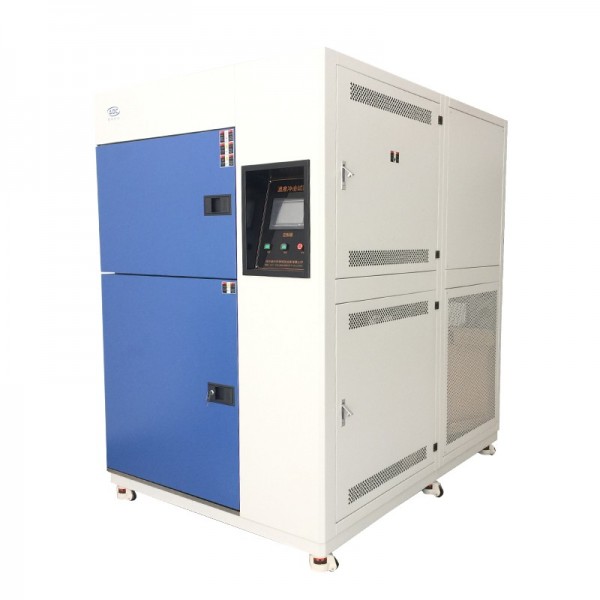

三箱式溫度沖擊試驗箱

一、產品用途

溫度沖擊試驗箱又叫冷熱沖擊試驗箱，它廣泛用于電工、電子產品整機及零部件進行耐寒試驗、溫度快速變化或漸變條件下的適應性試驗，特別適用于進行電工、電子產品的環境應力篩選（ESS）試驗。

二、產品規格

1.型號WDCJ-50  工作室尺寸D×W×H 320×350×450 外形尺寸D×W×H 1500×1600×2020

2.型號WDCJ-100 工作室尺寸D×W×H400×500×500 外形尺寸D×W×H 1500×1700×2020

3.型號WDCJ-150 工作室尺寸D×W×H500×500×600 外形尺寸D×W×H 1600×1700×2100

4.型號WDCJ-225 工作室尺寸D×W×H750×600×500 外形尺寸D×W×H 2000×1800×2100

5.型號WDCJ-250 工作室尺寸D×W×H700×650×550 外形尺寸D×W×H 2000×2000×2100

6.型號WDCJ-500 工作室尺寸D×W×H800×800×800 外形尺寸D×W×H 2500×2500×2100

7.型號WDCJ-010 工作室尺寸D×W×H1000×1000×1000外形尺寸D×W×H 3500×3500×2200

8.型號WDCJ-015 工作室尺寸D×W×H1500×1000×1000外形尺寸D×W×H 4200×3800×3800

三、技術參數

1.溫度沖擊范圍：0℃～150℃（A）,-20℃～150℃（B）、-40℃～150℃(C)、-60℃～150℃(D)；

2.溫度范圍：-20℃～200℃（A）、-40℃～200℃(B)、-60℃～200℃(C)、  -70℃～200℃(D)

3.試驗區：①溫度波動度±0.5℃（溫度恒定后），②溫度偏差≤3℃；

4.高低溫區：溫度波動度≤±2.0℃；

5.升溫速率：1.0～3.0℃/min；

6.降溫速率：0.7～1.0℃/min；

7.溫度轉換時間：≤5s（樣品從高溫區到低溫區或從低溫區到高溫區）；

8.溫度恢復時間：≤5min

9.溫度轉換方式：氣動風門切換，換氣式，做靜態運行。

10.電源電壓：AC380±10%V  50Hz

四、箱體結構

1．試驗箱結構形式：采用整體組合結構式，采用此方式箱體占地面積小、結構緊湊、外形美觀，制冷機組置于獨立的機組箱體內，以減少制冷機組運行時的震動、噪聲對試驗箱的影響，同時便于機組的安裝和維修，電器控制面板置于試驗箱的右側板上以便于運行操作

2．箱體外壁材料：冷軋鋼板，表面靜電噴塑處理；

3．箱體內壁材料：不銹鋼板（SUS304）；

4．保溫材料：耐高溫防火硬質聚胺酯發泡或耐高溫防火*細纖維玻璃保溫棉；

5．試驗箱門：配有雙硅膠密封及密封條加熱裝置，設有自限溫加熱帶，防止試驗時凝露和結霜；

6．樣品架：網狀式不銹鋼樣品架；

7．電纜測試孔： 在樣品架的上部與高溫試驗箱體頂部設置有滑動式電纜穿線管；

五、制冷系統

1. 制冷系統及壓縮機：為保證試驗箱對降溫速率和*低溫度的要求, 本試驗箱的制冷系統采用法國原裝法國“泰康”全封閉壓縮機組，該制冷系統具有匹配合理、可靠性高、使用維護方便等優點；

2. 制冷系統的設計應用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用下降到較為經濟的狀態；

3. *質無氧銅管，充氮焊接；

7．制冷劑：采用環保型制冷劑R404A、R23；

8．制冷輔助件：主要制冷配件及控制器件均采用國*知*品**，如美國SPORLAN膨脹閥，意大利CASTEI電磁閥，截止閥，過濾器；美國RANCO壓力控制器等。

六、加熱系統

1. 加熱器采用瓷架鎳鉻絲電加熱器，此加熱器熱惰性小，壽命長。由儀表輸出可控脈沖占空比PID信號，通過固態繼電器來控制，控制平穩、可靠。

七、控制系統

1. 控制裝置：人機界面采用彩色大屏幕（5.7英寸）液晶觸摸顯示屛，控制界面采用全中文顯示，可設定試驗參數、曲線、總運行時間、段總運行時間、加熱器工作狀態及時間等。控制程序的編制采用人機對話方式，界面友好，僅需設定溫度就可實現制冷機的自動運行功能。

2. 控制系統使用智能化控制軟件系統，具備自動組合制冷、加熱等子系統的工況，從而保證在整個溫度范圍內的高精度控制，同時達到節能、降耗的目的，完善的檢測裝置能自動進行詳細的故障顯示、報警，如當試驗箱發生異常時，控制器用中文漢字顯示故障狀態。同時具備歷史數據表趨勢圖及歷史故障記錄的儲存功能。具備通訊接口，可連接電腦直接操作，如下圖：

3. 運行方式：程序運行，恒定運行、定時開 停機。

4. 溫度測量：Pt100鉑電阻溫度傳感器。

八、執行標準

1. GB10589-89；

2. GB2423.1-89；

3. GB2423.2-89；

4. GJB150.3-86；

5. GJB150.4-86；

6. GJB150.5-86；

九、設備使用環境

1.環境溫度：5℃～＋28℃（24小時內平均溫度≤28℃）；

2.環境濕度：≤85%；

3.電源要求：AC380（ ±10%）V/50HZ   三相四線制；

4.操作環境需要在室溫28度以下而且通風良好；

5.機器放置前后左右各80公分不可放置東西；
