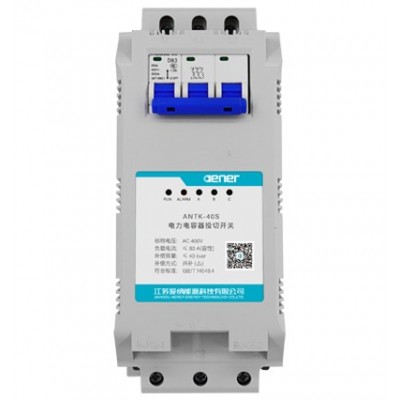

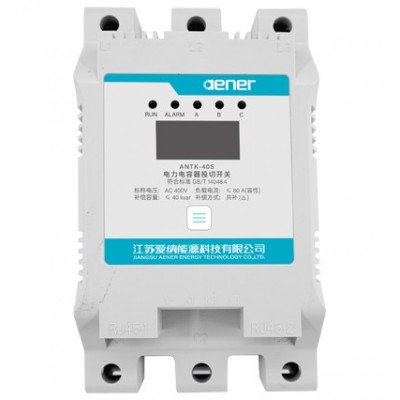

智能復合開關產品介紹

智能低壓復合開關是一種智能化環保型低壓電容投切開關，融合了可控硅和交流接觸器的優點。工作原理是將可控硅和繼電器并接，使復合開關在投切的瞬間具有可控硅過零投切的優點，又有在正常接通期間具有交流接觸器無功耗的優點。彌補了可控硅和交流接觸器在低壓無功補償應用方面的不足。

智能復合開關產品優勢

1、過零投切

復合開關的基本工作原理是將可控硅開關和繼電器并接，實現電壓過零導通和電流過零切斷，使復合開關在接通和斷開的瞬間具有可控硅過零投切的優點，而在接通后又有接觸器開關無功耗的優點。其實現方法是：投入時是在電壓過零時可控硅先觸發導通，穩定后再將繼電器吸合導通，而切除時是先將繼電器斷開，可控硅延時過零斷開，實現電流過零切除。

2、保護功能

1）采用單片機控制投切,智能監控可控硅、繼電器以及輸入電源和負載的運行狀況，從而具有完善的保護功能；

2）電壓故障缺相保護：系統電壓缺相供電時，開關拒絕閉合；而在接通后若出現缺相則自動斷開；

3）電源電壓缺相保護：工作電源缺相供電時，開關拒絕閉合；接通后若出現缺相則自動斷開；

4）自診斷故障保護：系統自動監控可控硅、繼電器的運行狀態，若出現故障，則拒絕閉合或自動斷開；

5）停電保護：接通后,若遇突然停電，自動斷開。

3、功耗小

可控硅和繼電器只在投切瞬間耗電，平時不耗電，從而實現節能降耗。

4、工作安全性

控制信號與復合開關隔離。由于采用先進的智能控制技術和專利器件，與同類產品相比，在涌流和安全可靠性方面具備極高的性能優勢。

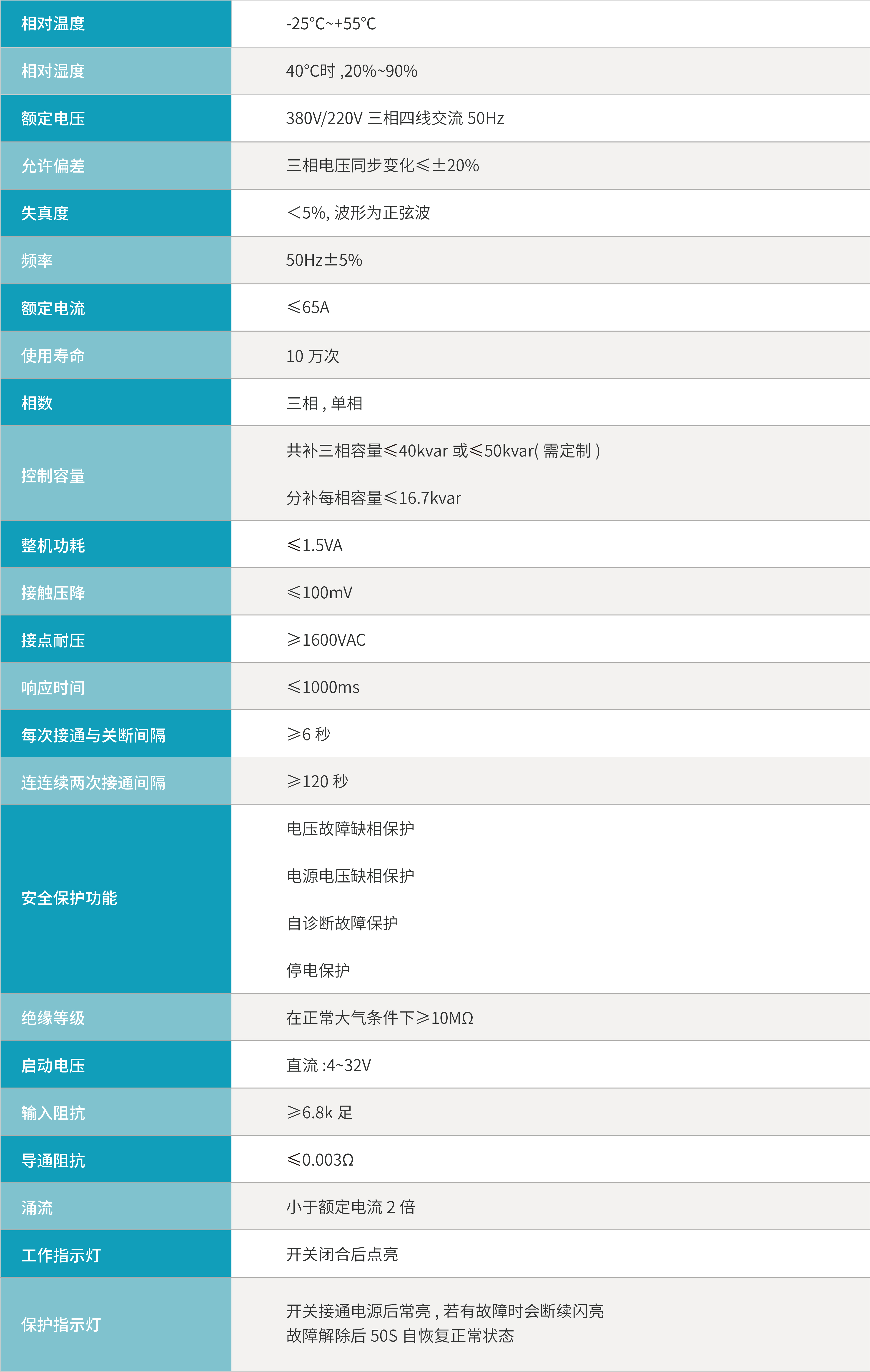

智能復合開關產品技術參數

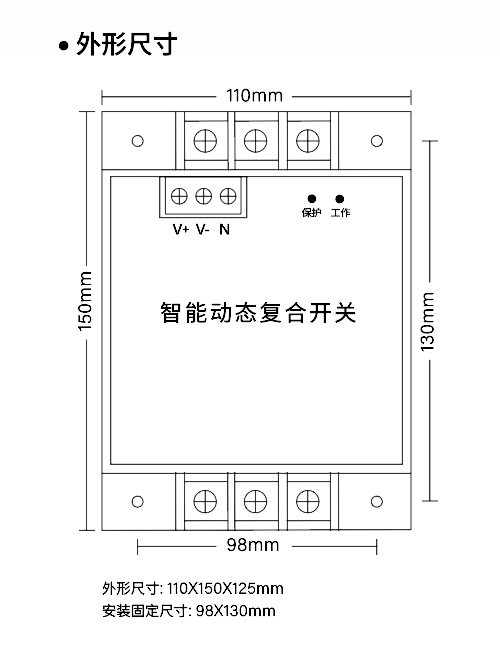

智能復合開關產品外形尺寸
