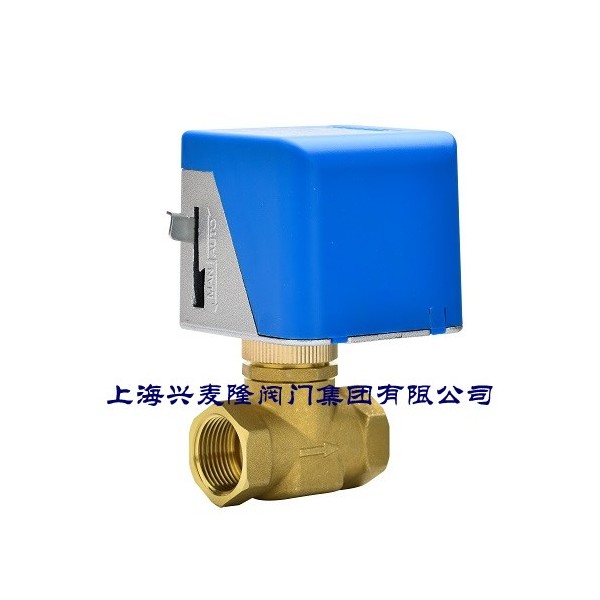

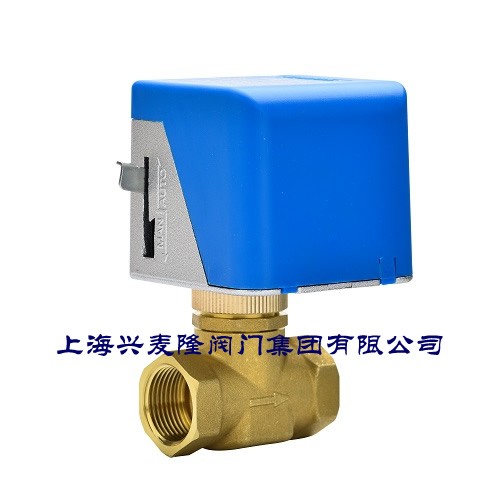

風機盤管電動兩通閥
產品概述
ET7010系列開關式電動二通閥由ET7010系列閥門驅動器和G400系列銅閥組成。用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。驅動器由單向磁滯同步電機驅動，閥門彈簧復位。閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開啟信號，使電動閥接通交流電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供暖氣或冷氣，當室溫達到溫控器設定值時，由溫控器提供一個開啟信號，使電動閥接通交流電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣：當室溫達到溫控器設定值時，溫控器另電動閥斷電，復位彈簧使閥門，從而截進進入風機盤管的水流。通過閥門關閉或開啟，使室溫始終保持在溫控器設定的溫度范圍內。ET7010系列電動閥之驅動器與閥體采用螺套連接方式，可以在閥門安裝之后，再安裝驅動器，現場裝配。接線靈活、方便。驅動器之平面設計可以貼近墻面安裝，占用空間小，產品可靠耐用，工作噪音低，并能在隱蔽式風機盤管裝置內常出現的高溫環境可靠工作。
產品特點介紹：
1. 高關斷力可有效保證閥門關閉緊密，合成橡膠墊，關閉時無氣泡。
2. 驅動器與閥體分離，可快速拆裝，能輕松更換配件 。
3. 內置回程彈簧，閥芯結構優化，在不減少kv值得情況下允許壓差大。
4. 閥體黃銅鍛造，不銹鋼閥桿及彈簧，體積小耐腐蝕。
5. 驅動器有可供系統調試和維修使用的手動操作桿。
6. 最大限度節省能源，操作寧靜，可配合線管位置，接線簡單。
技術參數
ET7010-8503-C驅動器參數 | G400黃銅閥體 | ||
型號 | ET7010-8503-C | 型號 | G400 |
動作 | 開關及配備手動功能 | 閥體等級 | PN16/PN20 |
耗電量 | 7VA | 閥體尺寸 | DN15 DN20 DN25 |
開關時間 | 4-8秒 | 流量特性 | 開閉配合 VA7010 驅動器 |
驅動性能 | 斷電復位 | 閥桿 | 不銹鋼 |
馬達類別 | 磁性同步離合電機 | 閥體 | 二通常閉、可配三通 |
外殼保護 | IP40 | 行程 | 3mm |
環境溫度 | -20-80℃ | 適用介質 | 應用于HCAC系統中的水及二醇 |
適用溫度 | 0-95℃ | 適用溫度 | 0-95℃ |
閥體主要技術參數
產品型號 | 閥門形式 | 螺紋 | 流量系數Kv | 關閉壓差(MPa) | 工作介質 | 流體溫度 | 環境溫度 | 儲存溫度 | 承壓(MPa) |
ET7010-15 | 常閉二通閥 | G1/2 | 1.5 | 0.25 | 冷凍/ | 2-94℃ | 0-60℃ | -20-65℃ | 1.6 |
ET7010-15 | 混合三通閥 | G1/2 | 1.5 | 0.25 | |||||
ET7010-20 | 常閉二通閥 | G3/4 | 2.5 | 0.1 | |||||
ET7010-20 | 混合三通閥 | G3/4 | 2.5 | 0.1 | |||||
ET7010-25 | 常閉二通閥 | G1 | 4.8 | 0.06 | |||||
ET7010-25 | 混合三通閥 | G1 | 4.8 | 0.06 |
主要零件材質：
閥體材料 | 黃銅鍛造 |
密封材料 | 丁晴橡膠（NBR）、EPDM |
驅動器蓋 | 阻燃ABS工作 |
適用溫度 | ≤94℃ |
閥桿材料 | 不銹鋼（AIS1302） |
公稱壓力 | 0-1.6MPa |
產品規格 | DN15-DN25 |
驅動器底盤 | 壓鑄鋁合金 |
工作介質 | 冷水、熱水 |
主要外形連接尺寸
尺 寸 | 二通 | 三通 | ||||
15 | 20 | 25 | 15 | 20 | 25 | |
A | 58 | 65 | 90 | 58 | 65 | 90 |
B | 14.5 | 19 | 24 | 29 | 34 | 38 |
C | 100 | 104.5 | 109.5 | 101 | 106 | 110 |
KV值 | 2.8 | 4.0 | 5.5 | 2.8 | 4.0 | 5.5 |
最大允許壓差 | 0.15 | 0.15 | 0.08 | 0.15 | 0.15 | 0.08 |
注：以上KV值為最大壓差時的數據。
