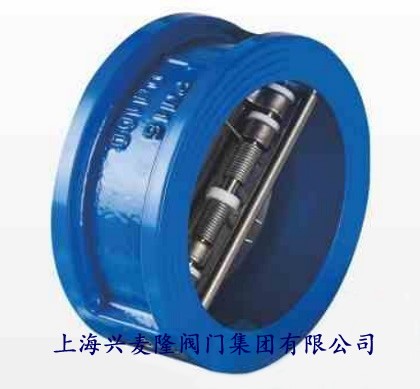

CVDX對夾式蝶型止回閥
產品概述
CVDX對夾式蝶型止回閥是本廠采用國外先進結構設計，符合有關國家標準，屬節能型產品。此產品止回性能好，安全可靠，流阻系數小，主要適用于石油、化工、食品、醫藥、輕紡、造紙、給排水、冶煉及能源等系統，作為單向閥使用。
產品特點
1、體積小，重量輕，結構緊湊，維修方便。
2、閥板采用對偶式，在彈簧的彈性力矩下可自行速閉。3、因速閉作用，可防止介質倒流，消除水錘作用強。4、閥體結構長度尺寸小，剛性好，安全可靠。
5、達到完全密封，水壓試驗泄露為零。
6、安裝方便，可用于水平垂直兩個方向安裝。7、法蘭連接尺寸符合GB/T17241.6之規定。8、結構長度符合GB/T12221、ISO5752之規定。
主要外形連接尺寸 PN1.0MPa
DN(mm) | NPS(in) | D | D1 | D2 | L | R | t | WT(Kg) |
40 | 1.5" | 92 | 65 | 43.3 | 43 | 28.8 | 19 | 1.5 |
50 | 2" | 107 | 65 | 43.3 | 43 | 28.8 | 19 | 1.5 |
65 | 2.5" | 127 | 80 | 60.2 | 46 | 36.1 | 20 | 2.4 |
80 | 3" | 142 | 94 | 66.4 | 64 | 43.4 | 28 | 3.6 |
100 | 4" | 162 | 117 | 90.8 | 64 | 52.8 | 27 | 5.7 |
125 | 5" | 192 | 145 | 116.9 | 70 | 65.7 | 30 | 7.3 |
150 | 6" | 218 | 170 | 144.6 | 76 | 78.6 | 31 | 9.0 |
200 | 8" | 273 | 224 | 198.2 | 89 | 104.4 | 33 | 17 |
250 | 10" | 328 | 265 | 233.7 | 114 | 127 | 50 | 26 |
300 | 12" | 378 | 310 | 283.9 | 114 | 148.3 | 43 | 42 |
350 | 14" | 438 | 360 | 332.9 | 127 | 172.4 | 45 | 55 |
400 | 16" | 489 | 410 | 381.0 | 140 | 197.4 | 52 | 75 |
450 | 18” | 539 | 450 | 419.9 | 152 | 217.8 | 58 | 101 |
500 | 20" | 594 | 505 | 467.8 | 152 | 241 | 58 | 111 |
600 | 24" | 690 | 624 | 572.6 | 178 | 295.4 | 73 | 172 |
700 | 28" | 800 | 720 | 680 | 229 | 354 | 98 | 219 |
聯系我們時，請說明在貿易之家網看到的，謝謝！
免責說明：以上信息由個人自行提供，信息內容的真實性、準確性和合法性由個人承當，貿易之家網對此不承擔任何保證責任。
溫馨提示：為規避購買風險，建議您在購買產品前務必確認供應商資質及質量。
| 單價 | 電議對比 | |
| 詢價 | 暫無 | |
| 瀏覽 | 128 | |
| 發貨 | 上海 付款后3天內 | |
| 品牌 | 興麥隆 | |
| 壓力 | 1.6mpa | |
| 材質 | 球墨鑄鐵 | |
| 介質 | 水 | |
| 過期 | 長期有效 | |
| 更新 | 2024-11-22 13:14 |

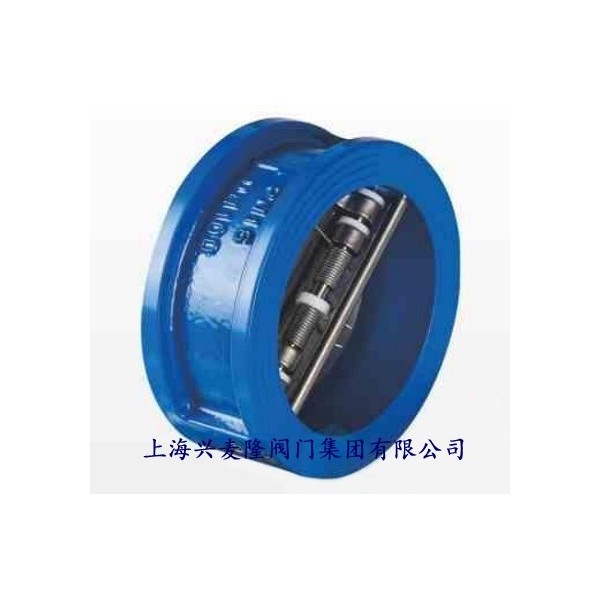

上海興麥隆閥門集團有限公司發布的CVDX對夾式蝶型止回閥圖集庫
