一、系統應用背景

河流懸移質泥沙含量（含沙量）是重要的水文參數之一，河流含沙量監測對于水利水電工程建設，水資源開發利用，水土流失治理，工農業取水用水，水文預報等意義重大。目前水文上測量河流含沙量的主要方法是：人工取樣，使用烘干法測量含沙量。該方法從樣品的采集到分析，均需要大量人力，物力和時間的投入，而且測量周期長，操作過程繁瑣，勞動強度大，難以實時，在線監測河流含沙量的變化。

近年來隨著新產品新技術的不斷引進，針對河流泥沙的監測積累了一些經驗，取得了一些進展。目前，由我司研發的JBNS-100型 全自動泥沙在線監測系統已正式投入使用，本套系統可以實現了含沙量和輸沙率的實時在線監測。

二、全自動泥沙在線監測系統簡介

JBNS-100型 泥沙在線監測系統主要由泥沙傳感器、數據采集與傳輸系統（含RTU）、供電系統、數據管理軟件和安裝支架等組成。

傳感器滿足《水利部水文儀器及巖土工程儀器質量監督檢驗測試中心》水文儀器特性要求。

2.1系統特點：

v 可直接輸出測點泥沙含量值、水深、溫度值；

v 自動計算斷面平均含沙量與輸沙率，24小時連續在線監測；

v 支持整合多個斷面泥沙傳感器數據；

v 建立泥沙與水位、流量等相關的關系線；

v 直接生成水文規范報表，可直接參與資料整編。

2.2測量原理

本套系統所使用的傳感器基于組合紅外吸收散射光線法，通過逆投影成像技術，可以連續精確測定水體中的懸移質泥沙含量。按照紅外散射光線技術不受色度影響測定懸移質泥沙含量，可直接輸出泥沙含量數據，實現實時在線監測。

2.3  JBNS-100型 泥沙在線監測儀

JBNS-100型 測沙傳感器基于組合紅外吸收散射光線法，通過逆投影成像技術可以連續精確測定水體中的懸浮泥沙含量。按照紅外散射光線技術不受色度影響測定泥沙含量濃度值，即可直接輸出泥沙含量數據，實現實時在線監測。根據使用環境可以選配帶自清洗功能和保護裝置。

傳感器突出特點：

? 傳感器采用多光束紅外散射光逆投影成像技術結合TES91算法；音叉震動與電磁感應技術（高量程）；

? 內設自診功能，保證數據準確；

? 可選配清潔刷自動清洗功能，減少傳感器維護量；

? 數字化傳感器，抗干擾能力強；

?  泥沙同質性標定與分析識別；

? 低量程范圍：0-45 kg/m3/120kg/m3，高量程范圍：5kg-2500kg/m3，可定制型號和量程，滿足不同測驗環境要求。

表1 JBNS-100型 泥沙傳感器規格

2.4數據采集與分析主機（含RTU功能）

系統主要功能如下：

（1）能自動采集及處理測沙傳感器監測到的泥沙數據，并根據泥沙-斷沙率定公式自動計算斷面平均含沙量，支持導入斷面流量數據，自動計算斷面輸沙率，對泥沙進行24小時連續在線監測，實現數據采集的準確性、完整性、及時性和可靠性；

（2）可同時接收多個水文站（或監測斷面）的泥沙含量數據，每個水文站（或監測斷面）可同時支持多個JBNS-100型 傳感器；

（3）統計分析：實時監測的數據可自動傳輸并存儲在中心數據庫，并可進行數據統計，可生成逐日平均懸移質輸沙率表和逐日平均含沙量表等符合《水文資料整編規范》的多種報表，與Excel無縫對接；

（4）遠程控制：遠程修改參數，異常數據報警等，同時可根據用戶要求定制功能。

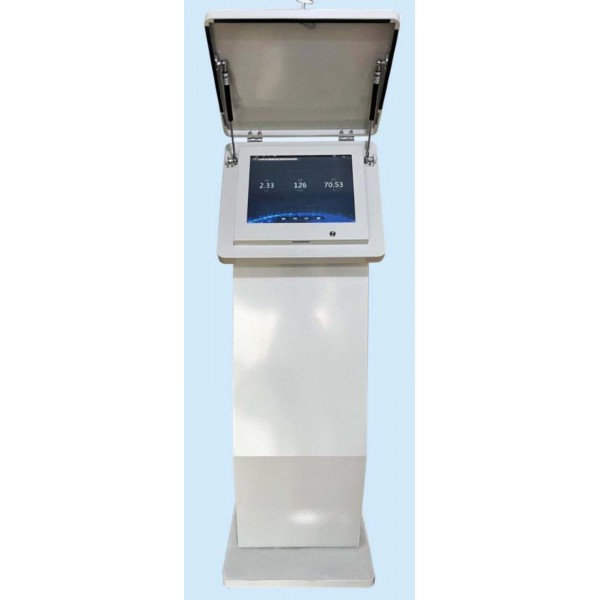

數據處理主機參數如下：

2.5供電系統

供電模塊通過太陽能電池板和蓄電池的供電方式，配備充電控制器，可用交流電對電池進行充電。蓄電池100AH，100W太陽能板供電。

2.6數據管理軟件

自動化接收處理軟件可安裝于中心站服務器、現場控制服務器，軟件系統采用架構為C/S和B/S兩種模式，能接收測站發來的各項有關信息，并能遠程下載數據和設置測站工作參數。在非測流時間，能人工控制增加測次。根據測站實測數據生成《河流流量測驗規范》（GB50179-2015）、《水文資料整編規范》（SL247-2012）等現行水文規范、標準所需報表。

2、能實現在線測流功能，嚴格依據水文測驗規范及《水文資料整編規范》（SL247-2012）等現行有關規范、標準要求，建立各相關要素數據表結構，并提供數據庫訪問權限及訪問技術支持。

3、管理要求：軟件管理上進行權限分級，不同權限的管理者對其進行不同程度的操作。

JBNS-100型 安裝的目的是根據單點泥沙-斷沙率定關系計算出斷面平均含沙量，因此必須按規范布設在測驗河道斷面具有代表性的一點或具有代表性的垂線的多點上。JBNS-100型 為側視測量，安裝時需將儀器橫立式固定（傳感器面向下游），為使JBNS-100型 在低水時仍然能實時測量，安裝深度應該低于最低水位。儀器將在固定位置測量河流含沙量，安裝時應該考慮漂浮物對儀器的造成的影響。

1、 固定式安裝，采用不銹鋼支架制作，根據現場情況定做支架，保證支架的強度。

2、 浮標式安裝，浮體直徑1.0-2.0米不等，浮力500-800公斤，堅固的構造：

1）高分子聚合材料浮體

2）熱浸鍍鋅鋼板和鋁合金框架

3）所有金屬的保護與防銹采用環氧樹脂涂料

3、 水密間隔保護：

1）密封防水電控室，保護數據采集控制器與電池系統

2）密封O形環

3）不銹鋼艙口蓋

4、 全面的配置：

a) 太陽能電池板；

b) 水密天線

c) 防撞擊警示燈和雷達反射器；

d) 具有很強的固著能力的錨系統；

1）GPS全球定位系統

可通過程序設定浮標經緯度范圍（定位精度在15米以下，實時監測浮標的經緯度），一旦浮標漂離規定范圍，GPS測定后立即向預設電話報警，及時追回，有效的防止偷盜、錨纜斷裂等意外事件。接收衛星信號，定位浮標的位置，同時，位置數據也會被數采器采集，與監測數據一起發送至數據服務中心。通過位置數據，可以使監測數據結合地圖來顯示，使結果顯示更加形象具體。
