ZX.WYQ-80型氣泡水位計適用于需要連續精確測量水位的環境，因不需要建水位井，對水 文站水位、水庫水位、水力發電調壓井水位、大壩測壓管以及上下游水位的監測，氣泡式水位 計是最理想的水位監測儀器之一。它具有安裝維護方便、操作靈活、運行穩定可靠、精度高等 特點。 ZX.WYQ-80型水位計采用CHR1000數字式硅電容充油芯體作為壓力檢測單元。CHR1000數字 式硅電容充油芯體是利用當前世界領先工藝3D-MEMS技術生產的數字式硅電容傳感器作為感應 器件而發明的數字式充油芯體。由于數字式硅電容的高集成化和3D-MEMS技術特點，在對測點 壓力測量的同時對測點溫度也進行測量，壓力測量具有很高的精度一般為0.05%，相對較其他 傳感器還具有低功耗、抗腐蝕、抗輻射、抗干擾、可長期加壓等優點。

1.1. 基本工作原理 氣泡式水位計內部的氣泵產生壓縮空氣，流經專用氣流線，按設定好的間隔進入氣室，在 氣室里，氣泡均勻地冒出來進入水中。 氣泡室孔上水的液位與測量管內流體靜壓（P）建立關系如下： P=ρgh 那么，假設液體的密度保持不變，則測量液位和測量管內的空氣壓力之間就存在 一定的線性關系。通過測量測管內的空氣壓力，就可以換算出當前的水位了。這就是氣泡式水 位計測量液位的基本原理。

1.2. 產品特點 ? 超低功耗靜態電流≤15mA ? 寬電壓設計：8VDC～18VDC，正常12VDC，具有反接保護、過壓過流保護和雷擊浪涌吸 收能力； ? 寬量程 0～10m，0～20m，0～40m，0～80m可選 ? 多通訊方式數字：485（MODBUS），模擬：4～20mA ? 多工作模式: 定時采集，定量采集 ? 支持實時采集按鍵，短按實時采集，長按校準傳感器 ? 支持按鍵配置傳感器參數，可現場配置波特率、地址、采集參數等信息。 ? 支持大屏液晶顯示設備水位信息、狀態、配置參數等。 ? 內嵌時鐘模塊 ? 工作狀態指示 ? 64Mb固態存儲循環記錄15萬條數據 ? 多參數可設置水密度，測量間隔，觸發間隔，設備時間，通訊地址（數字） ? 安裝及使用簡單。

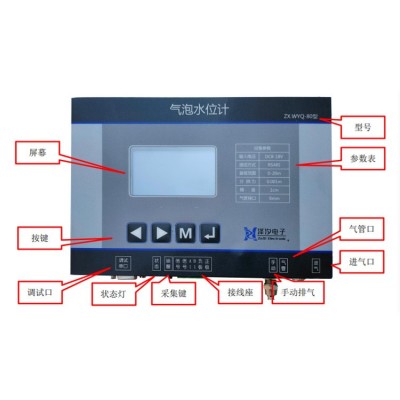

1.3. 接口定義 按鍵 屏幕 調試口 狀態燈 采集鍵 接線座 手動排氣 進氣口 氣管口 參數表

 1.4. 按鍵配置 1.4.1 進入配置模式 設備在工作時，有效鍵只有“ ”，“ ”鍵，可以切換顯示界面，同時按“ ”及“ ”進入配 置模式。 1.4.2 參數配置 配置模式下，“ M ” 鍵用來切換不同的類型配置參數，“ ”鍵用來修改選中該配置位的參數 ，“ ”用來切換配置位。“ ”鍵是配置完成的確認鍵，如果不按該鍵，參數不會寫入設備之 中。 確認完之后同時按住“ ”和“menu”鍵可以退出配置模式。

1.4.3 重啟設備 同時按住“ M ” 鍵和“ ”可以強制重啟控制器。

 二、技術參數 項目 參數 供電電壓： 12VDC 量程 0～10m,0～20m,0～40m,0～80m(量程可選) 測量間隔 5min - 24 h 分辨率： 1mm/0.1mBar 測量精度： ±0.05%（0～10m量程） 操作溫度： -20℃～+60℃ 相對濕度： 10%～95%RH 存儲溫度： -35℃～+85℃ 應用場所： 地下水、江河、湖泊、潮汐、水庫等水位監測； 汛期城市洪水或內澇監測，如低洼地、排水口監測等； 輔助水處理作業，如城市供水、排污監測等。 通訊接口： RS485(MODBUS-RTU)、4～20mA 氣管接口： 8mm 信息存儲時間 ： ≥10 年 存儲容量 15萬條（循環記錄） 保護等級 IP65

三、安裝說明 3.1. 氣泡水位計站點安裝要求 3.1.1. 梯形斷面水位測量點安裝 3.1.2. 閘、渠垂直建設物水位測量點安裝氣泡式水位計說明書 ZX.WYQ-8

3.2. 氣泡水位計使用環境要求 a) 氣泡水位計是一種精密的測量?jī)x器，應該安裝在室內(站房) 或有保護 外設的箱柜內 等安全位置。 b) 氣泡水位計必須采取壁掛式安裝。首先用沖擊鉆或射釘槍將膨脹螺絲呈 水平線位置 固定在站房的側面墻壁上，然后再將機箱掛在膨脹螺絲上并擰緊螺 母，注意機箱外接氣管接 頭朝下。 c) 用戶在實際安裝時，需要根據自身的環境來進行調整。

3.3. 氣泡水位計氣管安裝注意事項 氣泡水位計的氣管與氣室在安裝時的安裝位置和安裝方式尤為重要，它關系到水位測量 的精度和穩定性。安裝時需要注意避免以下問題： 1) 氣室一般必須安裝在最低水位 0.5 米處，安裝好的氣室不能隨水流和浪涌 產生顫動, 必須完全固定。 2) 在安裝氣管時要用不銹鋼管做成的保護管對氣管進行保護，氣管必須沿 向下的坡度 ，保護管所有拐彎的部分彎曲度不能過于尖銳(建議拐角處使用月彎管不要用直角彎 頭)，應讓氣管有一個光滑的通道。此外保護管還可以使用 PVC 管，但是在野外用 PVC 管容易遭受動物和自然災害的損壞。
