氣動攻絲機原理

其結構大致由安裝座,機架,動桿組,機芯,攻絲夾頭,五者組成,新型設備,

其各部與應用功能

1. 安裝座,因整機輕巧變于移動,使用該機可安裝于機床工作臺上,鐵件工件上,永磁座,或移動車

2. 機架:類似于搖臂鉆,可旋轉或升降

3. 動桿組:能上升降同時彈力投復位,或旋轉復位

4. 機芯:可旋轉達到萬向攻絲, 齒輪變速,同時能即時調速,

5. 攻絲夾頭:當扭力過載時保護夾頭,打滑,而不斷絲錐

特點

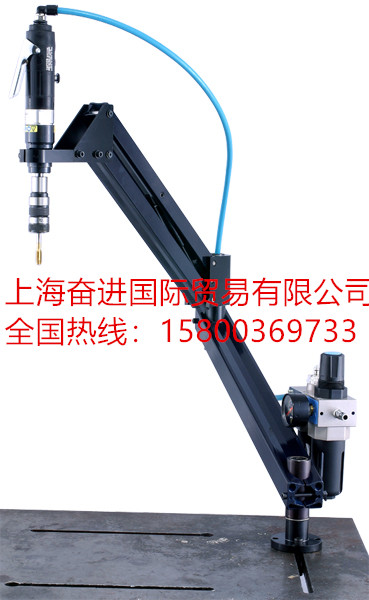

特性: 工業市場主要使用氣動攻牙機、氣動攻絲機，氣動有別于電動，通過空氣壓縮機提供的動力源來工作。氣動攻牙機由氣動主軸、氣管、空氣過濾加油器、旋臂、伸長臂、固定座、絲攻夾頭構成。 氣動攻牙機主要是輕便，因為有旋臂、伸長臂、固定座，所以以固定座為原點，以旋臂、伸長臂為工作半徑，在工作半徑內任意一個點可以輕巧的攻絲。

空氣過濾加油器主要是用來將氣源再過濾一次，以保證壓縮氣體沒有太多的水份，氣體被過濾后經過加油器，將油霧化后隨氣源經過氣管到達馬達口。

主軸有正反開關，1、正把手開關摁下，主軸正轉;2、在摁住正把手開關的情況下，同時摁住反轉摁鈕，主軸反轉;3、主軸下端有連接絲攻夾頭的快換接口;4、主軸在停止時可以變速，針對不同的攻絲大小。

絲攻夾頭用來夾持絲錐，然后裝夾到主軸的快換接口上。絲錐夾頭分為安全扭力絲攻夾頭和無扭力絲攻夾頭。

詳情介紹

氣動攻絲機采用壓縮空氣驅動，安全快速高效；較小氣壓力和氣量（0.3-0.8mpa），大扭力輸出；.能對各種鋼材、鐵、銅、鋁、塑料等材料攻絲；筒夾帶過載保護裝置，絲攻損傷較少，螺牙精度高；工作面積特大（半徑100-2100mm范圍內）；定位迅速快和較高的切削速度，增加生產量；透孔或盲孔，絲攻均不致斷裂、垂直、水平（萬向）角度均能攻絲；加工范圍大：(M2-M24)。產品，使用壽命的保證。

氣動攻絲機的詳細介紹

商品規格:

特別附件

垂直/水平/角度攻牙頭

鉆帽夾頭

磁性底座

商品特點:

加工面積特大

定位快速

攻盲孔絲攻亦不會斷折

螺牙經度高

操作簡便

絲攻尺寸 轉速 (RPM) 工作半徑 (mm)

M4-M18 240/800 200-1,150

M4-M20 160/500 200-1,150

M4-M24 90/250 200-1,150
